Фланец водяного насоса: Полное руководство по выбору

Фланец водяного насоса — это критически важный соединительный элемент, обеспечивающий герметичное крепление насосного агрегата к трубопроводной системе. Правильный выбор фланца определяет не только отсутствие утечек, но и долговечность всего оборудования, снижая вибрацию и предотвращая кавитацию. В данном руководстве мы подробно разберем типы материалов, стандарты размеров (DN/PN), методы монтажа и ключевые ошибки при подборе, чтобы вы могли принять обоснованное техническое решение.

Что такое фланец водяного насоса и зачем он нужен?

В инженерных системах водоснабжения, отопления и промышленной гидравлике насос является «сердцем» системы. Однако даже самый мощный насос бесполезен, если он не может эффективно передавать жидкость в трубопровод. Здесь на сцену выходит фланец водяного насоса.

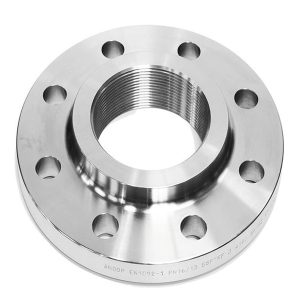

Фланец представляет собой диск или кольцо с равномерно распределенными отверстиями для болтов. Он приваривается к концу трубы или отливается как часть корпуса насоса. Основная функция этого элемента — создание разъемного соединения, которое:

• Обеспечивает герметичность: За счет сжатия прокладки между двумя фланцами предотвращается утечка воды под давлением.
• Упрощает обслуживание: Позволяет быстро демонтировать насос для ремонта или замены без резки труб.
• Компенсирует несоосность: Качественные фланцевые соединения могут минимизировать нагрузки на вал насоса, вызванные небольшими перекосами труб.
• Гасит вибрацию: Правильно подобранный материал и тип соединения помогают снизить передачу вибрации от работающего двигателя к трубопроводу.

Неправильно выбранный фланец может привести к серьезным последствиям: от банальных протечек, повреждающих оборудование помещения, до гидроударов, способных разрушить корпус насоса или разорвать трубопровод. Поэтому понимание технических характеристик фланцев является обязательным для инженеров, монтажников и закупщиков.

Ключевые параметры выбора: Материал и Стандарты

При поиске запроса «фланец водяного насоса» пользователи часто сталкиваются с огромным разнообразием предложений. Чтобы сузить круг поиска, необходимо определить два главных параметра: материал изготовления и стандартизацию размеров.

Материалы изготовления: Чугун, Сталь или Нержавейка?

Выбор материала зависит от рабочей среды (температура, химический состав воды) и рабочего давления. Рассмотрим три основных типа материалов, используемых в современных системах.

1. Серый чугун (GG25 / GG20)

Это наиболее распространенный материал для фланцев в системах холодного и горячего водоснабжения, а также отопления. Чугунные фланцы дешевы, обладают хорошей коррозионной стойкостью в нейтральной среде и отлично гасят вибрации благодаря своей структуре.

• Преимущества: Низкая стоимость, хорошая обрабатываемость, устойчивость к ржавчине в воде.
• Ограничения: Хрупкость. Чугун не любит ударных нагрузок и резких перепадов температур (термошок). Не рекомендуется для систем с высоким динамическим давлением.
• Применение: Городские водопроводы, системы отопления жилых зданий, пожаротушение.

2. Углеродистая сталь (Ст20, St37-2)

Стальные фланцы используются там, где требуется высокая прочность и устойчивость к высоким давлениям. Они часто применяются в промышленности и на магистральных трубопроводах.

• Преимущества: Высокая механическая прочность, возможность работы при высоких давлениях (PN25, PN40 и выше).
• Ограничения: Подвержены коррозии. Требуют обязательного антикоррозийного покрытия (цинкование, эпоксидная смола) или регулярного обслуживания.
• Применение: Промышленные насосные станции, системы с высоким давлением, нефтегазовая отрасль.

3. Нержавеющая сталь (AISI 304, AISI 316)

Премиальный сегмент для агрессивных сред или требований высокой гигиеничности.

• Преимущества: Исключительная коррозионная стойкость, долговечность, гигиеничность (важно для пищевой промышленности и питьевой воды).
• Ограничения: Высокая цена. Сложнее в обработке при монтаже (требует качественных болтов из нержавейки, иначе возникнет гальваническая коррозия).
• Применение: Пищевая промышленность, фармацевтика, морская вода, химически активные среды.

Для обеспечения надежности таких ответственных соединений многие предприятия обращаются к специализированным производителям. Например, ООО «Шаньси Ченгченг Ковка» (Shanxi Chengcheng Forging Co., Ltd.) специализируется на разработке и производстве высококачественных промышленных металлических изделий, включая фланцы из углеродистой, нержавеющей, легированной и дуплексной стали, а также никелевых сплавов. Строгое соблюдение международных стандартов (ASME, EN, GB, JIS) позволяет компании поставлять продукцию, отвечающую самым жестким требованиям прочности и коррозионной стойкости, что особенно важно для энергетического и нефтехимического секторов, где надежность фланцевых соединений стоит на первом месте.

Стандарты размеров: DIN, ANSI, ГОСТ

Одной из самых частых ошибок при заказе является несовпадение стандартов. Фланец водяного насоса должен соответствовать стандарту ответного фланца на трубе. Если они не совпадут по количеству отверстий или их диаметру, монтаж будет невозможен.

В России и странах СНГ наиболее распространены следующие стандарты:

• ГОСТ 12815-80: Плоские приварные фланцы. Основной стандарт для постсоветского пространства.
• DIN 2573 / EN 1092-2: Европейский стандарт. Широко используется в импортном насосном оборудовании (Grundfos, Wilo, KSB).
• ANSI/ASME B16.5: Американский стандарт. Встречается реже, преимущественно на оборудовании из США или Азии, ориентированном на американский рынок.

Важно: Даже если номинальный диаметр (DN) совпадает (например, DN100), количество болтовых отверстий и шаг крепежа в DIN и ГОСТ могут отличаться. Всегда проверяйте чертеж производителя насоса перед заказом ответных фланцев.

Технические характеристики: DN и PN

Два аббревиатуры, которые вы увидите на любом фланце, — это DN и PN. Понимание их значения критично для безопасности системы.

DN (Diameter Nominal) — Номинальный диаметр

Это условный проход, который приблизительно равен внутреннему диаметру трубы. Важно понимать, что DN не является точным размером в миллиметрах, это стандартизированная величина.

Например, DN50 не означает ровно 50 мм внутреннего диаметра. Для разных серий труб внутренний диаметр может варьироваться, но присоединительные размеры фланца (диаметр окружности отверстий) будут строго фиксированы стандартом для DN50.

PN (Pressure Nominal) — Номинальное давление

Этот показатель указывает на максимальное рабочее давление, которое фланец может выдерживать при температуре 20°C. Наиболее распространенные классы давления для водяных насосов:

• PN6: Редко используется для насосов, чаще для безнапорных или слабонапорных систем.
• PN10: Стандарт для большинства систем холодного водоснабжения и отопления в частных домах и небольших коммерческих объектах. Рабочее давление до 10 бар (1 МПа).
• PN16: Наиболее универсальный стандарт. Подходит для городских сетей водоснабжения, где давление может колебаться. Выдерживает до 16 бар (1.6 МПа).
• PN25 и PN40: Используются в промышленных системах, высотных зданиях (для компенсации гидростатического давления нижних этажей) и системах с мощными насосами высокого давления.

Правило выбора: Номинальное давление фланца должно быть равно или выше максимального рабочего давления в системе. Использование фланца PN10 в системе с давлением 12 бар категорически запрещено и опасно.

Типы конструкций фланцев для насосов

Не все фланцы одинаковы. Конструкция влияет на метод присоединения к насосу или трубе и на герметичность соединения.

1. Плоские приварные фланцы (Slip-on)

Самый популярный тип. Труба вставляется внутрь фланца и приваривается по внутреннему и внешнему контуру. Просты в монтаже, требуют менее точной резки трубы, чем сварные встык. Идеальны для систем с умеренным давлением (до PN16).

2. Фланцы свободные на приварном кольце (Lap Joint)

Состоят из двух частей: самого фланцевого кольца и приварного патрубка (stub end). Фланец может вращаться вокруг оси трубы. Это удобно при монтаже, так как позволяет легко совместить отверстия болтов на двух ответных фланцах. Часто используются с медными или пластиковыми трубами, где приварка самого фланца невозможна.

3. Цельнолитые фланцы насоса

Во многих центробежных насосах фланец является неотъемлемой частью корпуса (cast-in flange). В этом случае задача пользователя — подобрать ответный фланец на трубу, который будет идеально сопрягаться с насосным. Здесь критически важно знать стандарт литья насоса (чаще всего DIN или ISO для европейских брендов).

Сравнительная таблица: Выбор фланца по условиям эксплуатации

Для упрощения процесса выбора предлагаем ознакомиться со сводной таблицей, которая поможет быстро определить подходящий тип фланца для ваших задач.

Пошаговая инструкция по монтажу и герметизации

Даже идеально подобранный фланец водяного насоса не обеспечит герметичность, если монтаж выполнен с нарушениями технологии. Следуйте этому алгоритму для обеспечения надежного соединения.

Шаг 1: Подготовка поверхностей

Перед установкой тщательно очистите зеркало фланца (уплотнительную поверхность) от грязи, ржавчины, старой краски и остатков предыдущих прокладок. Поверхность должна быть гладкой и чистой. Любая царапина или заусенец может стать каналом для утечки.

Шаг 2: Проверка соосности

Подведите трубопровод к насосу. Фланцы должны быть параллельны друг другу. Зазор между зеркалами должен быть равномерным по всей окружности. Запрещено стягивать фланцы болтами, если они имеют значительный перекос — это создаст избыточное напряжение на корпус насоса и может привести к его поломке.

Шаг 3: Установка прокладки

Выберите прокладку, соответствующую среде и давлению.

• Для воды до 90°C: используйте резиновые прокладки (EPDM, NBR).
• Для горячей воды и пара: паронит или графит.
• Для химии: тефлон (PTFE).

Прокладка должна быть установлена строго по центру. Внутренний край прокладки не должен выступать внутрь трубопровода (это создаст турбулентность и шум), а внешний край не должен выходить за пределы болтовой окружности.

Шаг 4: Сборка болтового соединения

Вставьте болты и шайбы. Используйте шайбы обязательно — они распределяют нагрузку и предотвращают повреждение фланца. Гайки должны быть затянуты вручную до легкого сопротивления.

Шаг 5: Крест-накрест затяжка

Это самый важный этап. Затягивайте гайки не по кругу, а крест-накрест (диагонально). Это обеспечивает равномерное сжатие прокладки.

1. Затяните первую гайку на 30% от усилия.
2. Затяните противоположную гайку на 30%.
3. Повторите для всех пар.
4. Увеличьте усилие до 60%, снова проходя по диагонали.
5. Финальная затяжка до 100% усилия по той же схеме.

Использование динамометрического ключа рекомендуется для систем высокого давления, чтобы избежать перетяжки (которая может выдавить прокладку) или недотяжки.

Распространенные проблемы и способы их решения

В процессе эксплуатации насосных станций часто возникают проблемы, связанные с фланцевыми соединениями. Вот основные из них и методы борьбы.

Проблема 1: Утечка сразу после запуска

Причина: Неравномерная затяжка болтов, перекос фланцев или поврежденная прокладка.

Решение: Остановите насос, сбросьте давление. Ослабьте все болты и повторите процедуру затяжки крест-накрест. Если не помогло — замените прокладку и проверьте плоскостность фланцев.

Проблема 2: Коррозия болтов и фланца

Причина: Использование обычных стальных болтов во влажной среде или гальваническая коррозия при контакте разнородных металлов (например, алюминиевый фланец и стальные болты).

Решение: Используйте оцинкованные болты или болты из нержавеющей стали. При соединении разнородных металлов используйте изолирующие втулки и шайбы.

Проблема 3: Вибрация и шум в соединении

Причина: Жесткое соединение передает вибрацию от насоса на трубы. Отсутствие гибкой вставки.

Решение: Установите между фланцами насоса и трубопровода резиновые компенсаторы (вибровставки). Они гасят вибрацию и компенсируют тепловое расширение труб, значительно продлевая срок службы фланцевого соединения.

FAQ: Часто задаваемые вопросы о фланцах насосов

Ниже приведены ответы на самые популярные вопросы, которые задают пользователи при выборе комплектующих для насосных систем.

Можно ли использовать фланец PN16 вместо PN10?

Да, можно. Фланец с более высоким номинальным давлением (PN16) имеет большую толщину и прочность, чем PN10. Он полностью взаимозаменяем в системах с низким давлением, однако он тяжелее и дороже. Обратная замена (использование PN10 в системе, рассчитанной на PN16) недопустима.

Какую прокладку лучше выбрать для питьевого водоснабжения?

Для питьевой воды необходимо использовать прокладки из материалов, имеющих сертификат гигиенического соответствия. Оптимальный выбор — резина EPDM (этилен-пропиленовый каучук) пищевого класса. Она не выделяет вредных веществ, устойчива к хлору и долговечна. Избегайте использования резины из вторсырья или технического паронита.

Что делать, если фланец насоса и трубы имеют разные стандарты (например, DIN и ГОСТ)?

Если стандарты не совпадают по отверстиям, прямое соединение невозможно. У вас есть два пути:

1. Заказать переходной фланец (адаптер), который с одной стороны имеет стандарт DIN, а с другой — ГОСТ.
2. Заменить ответный фланец на трубе на соответствующий стандарту насоса. Второй вариант предпочтительнее, так как переходники создают дополнительные точки потенциальной утечки.

Нужно ли смазывать болты фланцевого соединения?

Да, рекомендуется использовать специальную монтажную смазку или медную пасту на резьбу болтов. Это предотвращает заклинивание резьбы из-за коррозии в будущем, облегчает демонтаж при ремонте и обеспечивает более точное усилие затяжки, уменьшая трение.

Тренды 2024 года: Что нового в технологиях фланцев?

Рынок насосного оборудования и комплектующих постоянно развивается. Вот несколько актуальных тенденций, которые стоит учитывать при проектировании новых систем:

• Интеллектуальные прокладки: Появляются прокладки со встроенными датчиками, которые могут сигнализировать о потере герметичности или изменении давления в зоне уплотнения. Это особенно востребовано на крупных промышленных объектах.
• Легкие композитные материалы: Для коррозионностойких сред все чаще используются фланцы из армированных полимеров вместо нержавеющей стали. Они легче, дешевле и не подвержены электрохимической коррозии.
• Стандартизация ISO 7005: Глобальный тренд на унификацию. Многие производители переходят на стандарты ISO, которые гармонизируют европейские (EN) и международные требования, упрощая подбор запчастей для импортных насосов.

Заключение: Как сделать правильный выбор

Выбор фланца водяного насоса — это не просто покупка металлического диска. Это инженерное решение, влияющее на надежность всей системы. Чтобы избежать ошибок, всегда придерживайтесь следующего чек-листа:

1. Определите параметры среды: Температура, давление, тип жидкости (вода, химия, пищевая).
2. Выберите материал: Чугун для экономии и стандартных задач, сталь для высокого давления, нержавейка для агрессивных сред.
3. Проверьте стандарт: Убедитесь, что выбранный фланец соответствует стандарту насоса (DIN, ГОСТ, ANSI) по размеру и расположению отверстий.
4. Не экономьте на уплотнении: Качественная прокладка и правильная затяжка важнее, чем бренд самого фланца.
5. Учитывайте вибрацию: Для центробежных насосов настоятельно рекомендуется использование виброкомпенсаторов.

Правильно подобранное и смонтированное фланцевое соединение обеспечит бесперебойную работу вашего насоса на долгие годы, сэкономив средства на ремонте и предотвратив аварийные ситуации. Если вы сомневаетесь в выборе, всегда обращайтесь к технической документации конкретного насосного оборудования или консультируйтесь с инженерами-проектировщиками.
