Фитинги для легированных труб: Полный гид и выбор эксперта

Фитинги для легированных труб — это специализированные соединительные элементы, предназначенные для монтажа трубопроводов из высоколегированных сталей, работающих в экстремальных условиях высоких температур, давлений и агрессивных сред. Правильный выбор фитингов критически важен для обеспечения герметичности системы, предотвращения коррозии и аварийных ситуаций на промышленных объектах. В данном руководстве мы рассмотрим ключевые типы соединений, методы их установки и критерии выбора экспертного уровня.

Что такое фитинги для легированных труб и где они применяются

Легированные трубы изготавливаются из сталей, содержащих значительное количество легирующих элементов (хром, никель, молибден, ванадий), что придает им уникальные свойства: жаропрочность, кислотостойкость и устойчивость к окислению. Фитинги для легированных труб должны полностью соответствовать химическому составу и механическим характеристикам основного металла трубы, чтобы избежать гальванической коррозии и разрушения сварного шва в зонах термического влияния.

Основная сфера применения таких изделий включает:

• Нефтегазоперерабатывающую промышленность (крекинг-установки, реакторы).
• Энергетику (паропроводы сверхкритических параметров, котлы ТЭС и АЭС).
• Химическую промышленность (транспортировка агрессивных реагентов).
• Судостроение и аэрокосмическую отрасль.

Использование стандартных углеродистых фитингов в системах с легированными трубами категорически запрещено, так как разница в коэффициентах теплового расширения и электрохимических потенциалах приведет к быстрому выходу системы из строя.

Классификация и типы соединительных элементов

Рынок промышленных компонентов предлагает широкий спектр решений. Выбор конкретного типа зависит от давления в системе, температуры среды, диаметра трубопровода и требований нормативной документации (ГОСТ, ASME, DIN). Для обеспечения надежности в столь ответственных узлах многие ведущие предприятия, такие как ООО «Шаньси Ченгченг Ковка» (Shanxi Chengcheng Forging Co., Ltd.), специализируются на исследованиях и производстве высококачественных металлических изделий. Компания предлагает комплексные решения, включая поковки, фланцы, трубные фитинги, клапаны и крепежные детали из углеродистой, нержавеющей, легированной, дуплексной стали и никелевых сплавов, строго соблюдая международные стандарты (ASME, GB, HG, JIS, EN) для гарантии точности и коррозионной стойкости.

Отводы (Elbows)

Наиболее распространенный тип фитингов, позволяющий изменять направление потока. Для легированных труб чаще всего используются бесшовные горячекатаные или штампованные отводы. Стандартные углы поворота составляют 45° и 90°. Ключевой особенностью является соблюдение толщины стенки в зоне гиба, которая не должна быть меньше расчетной толщины трубы с учетом минусового допуска.

Тройники (Tees) и переходы (Reducers)

Тройники служат для разделения или объединения потоков рабочей среды. В высоконагруженных системах предпочтительны штампосварные или цельнокованые тройники, обеспечивающие максимальную прочность узла. Переходы необходимы для соединения труб разного диаметра. Они могут быть концентрическими (ось совпадает) или эксцентрическими (смещение оси), что важно для предотвращения скопления газов или жидкости в горизонтальных участках.

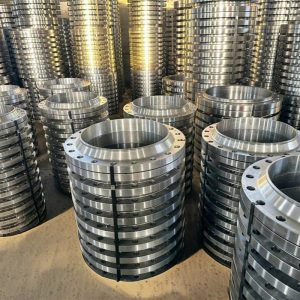

Заглушки (Caps) и фланцевые соединения

Заглушки устанавливаются на торцах трубопровода для временной или постоянной герметизации. Фланцы для легированных сталей часто выполняются в приварном исполнении (под приварку встык или внахлест) и требуют использования специальных прокладок, устойчивых к высоким температурам и химическому воздействию.

Муфты и ниппели

Для труб малого диаметра (до 2 дюймов) часто применяются резьбовые муфты и ниппели из кованой легированной стали. Резьба выполняется конической (NPT) или цилиндрической (BSP/G) в зависимости от стандарта проекта. Важно помнить, что резьбовые соединения менее надежны при вибрационных нагрузках по сравнению со сварными.

Материаловедение: Марки сталей и их совместимость

Успешная эксплуатация трубопровода напрямую зависит от правильного подбора марки стали фитинга под марку трубы. Ошибка в выборе материала может стоить предприятию миллионов рублей из-за простоев и ремонтов.

Жаропрочные хромомолибденовые стали (Cr-Mo)

Это наиболее распространенная группа материалов для энергетических трубопроводов. Типичные марки включают 12Х1МФ, 15Х1М1Ф, 12Х18Н12Т (по ГОСТ) или аналоги P11, P22, P91 (по ASTM/ASME). Фитинги из этих сталей сохраняют прочность при температурах до 600–650°C. Молибден в составе повышает жаропрочность, а хром — окалиностойкость.

Коррозионностойкие аустенитные стали

Для химических производств используются стали с высоким содержанием хрома и никеля (например, 08Х18Н10, 10Х17Н13М2Т). Такие фитинги устойчивы к воздействию кислот, щелочей и солевых растворов. Особенностью аустенитных сталей является склонность к межкристаллитной коррозии при неправильном термическом режиме сварки, поэтому фитинги часто проходят дополнительную стабилизирующую термообработку.

Высоколегированные ферритные и мартенситные стали

Применяются в специфических условиях, где требуется сочетание высокой твердости и умеренной коррозионной стойкости. Эти материалы чувствительны к отпускной хрупкости и требуют строгого контроля режимов охлаждения после сварки.

Технология монтажа и сварки: Пошаговое руководство

Монтаж фитингов на легированные трубы — это высокотехнологичный процесс, требующий квалификации персонала и соблюдения строгих регламентов. Нарушение технологии ведет к образованию трещин и разгерметизации.

Шаг 1: Подготовка кромок и очистка

Перед сборкой необходимо тщательно очистить торцы труб и внутреннюю полость фитингов от масла, грязи, окалины и влаги. Кромки под сварку разделываются под углом 30–35° с притуплением 1–2 мм. Для легированных сталей особенно важна чистота поверхности, так как любые загрязнения могут стать источниками дефектов шва.

Шаг 2: Центровка и прихватка

Труба и фитинг центруются с помощью внутренних или наружных центраторов. Допустимое смещение кромок строго регламентируется (обычно не более 10% от толщины стенки). Прихватки выполняются теми же сварочными материалами, что и основной шов. Длина прихваток зависит от диаметра трубы, но должна быть достаточной для удержания конструкции.

Шаг 3: Предварительный подогрев

Критически важный этап для легированных сталей. Большинство хромомолибденовых и высоколегированных марок требуют предварительного подогрева зоны сварки до 150–300°C (в зависимости от толщины стенки и марки стали). Это снижает скорость охлаждения, предотвращает закалку металла в зоне термического влияния и исключает образование холодных трещин.

Шаг 4: Сварочный процесс

Основной метод соединения — аргонодуговая сварка (TIG) для корневых проходов и ручная дуговая сварка покрытыми электродами (MMA) или полуавтоматическая сварка (MIG/MAG) для заполняющих слоев. Используются только специализированные присадочные материалы, соответствующие или превосходящие свойства основного металла. Сварка ведется короткими валиками с обязательной зачисткой шлака между слоями.

Шаг 5: Термообработка (ТО)

После завершения сварки большинство легированных трубопроводов подлежат обязательной термообработке (высокий отпуск). Цель ТО — снятие остаточных сварочных напряжений и улучшение структуры металла. Режимы нагрева и выдержки подбираются индивидуально под каждую марку стали. Игнорирование этого этапа недопустимо.

Шаг 6: Контроль качества

Готовые стыки подвергаются неразрушающему контролю (НК): визуальный осмотр, радиография (рентген), ультразвуковой контроль или капиллярная дефектоскопия. Только после получения положительного заключения система допускается к эксплуатации.

Как выбрать качественные фитинги: Экспертный гид

Выбор поставщика и конкретной продукции определяет надежность всей инженерной системы. На что следует обратить внимание при закупке?

Сертификация и документация

Каждая партия фитингов должна сопровождаться полным пакетом документов:

• Сертификат соответствия ГОСТ или международным стандартам (ASME B16.9, DIN 2616).
• Заводской сертификат качества (Mill Test Certificate) с указанием результатов химического анализа и механических испытаний конкретной плавки.
• Паспорт изделия с маркировкой.

Отсутствие сертификата или несоответствие данных в нем — прямой сигнал к отказу от покупки. Надежные производители, подобные ООО «Шаньси Ченгченг Ковка», стремятся предоставлять глобальным клиентам индивидуальные решения, гарантируя соответствие каждой единицы продукции заявленным техническим требованиям через строгий контроль на всех этапах производства.

Геометрия и качество поверхности

Визуально осмотрите изделие. На поверхности не должно быть трещин, раковин, закатов и глубоких рисок. Толщина стенки должна быть равномерной, без существенных отклонений от номинала. Торцы должны быть обработаны под фаску четко и аккуратно, без заусенцев.

Производитель и репутация

Отдавайте предпочтение производителям, специализирующимся именно на изделиях для энергетики и нефтегазовой отрасли. Заводы, имеющие собственные лаборатории и аттестованные технологии производства, гарантируют стабильность качества. Избегайте продукции неизвестного происхождения, часто реализуемой как “аналог” без подтверждающих документов.

Упаковка и маркировка

Легированные фитинги должны поставляться в защищенной упаковке, исключающей механические повреждения и попадание влаги. Маркировка наносится несмываемой краской или клеймением и должна содержать марку стали, размер, номер партии и логотип производителя.

Сравнительный анализ: Бесшовные vs Штампосварные фитинги

Один из частых вопросов при проектировании: какой тип конструкции выбрать? Рассмотрим различия на примере отводов и тройников.

Бесшовные фитинги (Seamless)

Изготавливаются методом горячей деформации из цельной заготовки (трубы или слитка). Не имеют сварных швов по всему объему изделия.

• Преимущества: Максимальная однородность структуры, высокая надежность при циклических нагрузках и высоком давлении, отсутствие риска дефектов продольного шва.
• Недостатки: Более высокая стоимость, ограничения по максимальному диаметру (сложно произвести большие размеры бесшовным методом).
• Применение: Ответственные участки магистралей, высокие давления (>10 МПа), высокие температуры.

Штампосварные фитинги (Welded)

Изготавливаются из листового проката или труб, которые формуются и свариваются продольным швом.

• Преимущества: Ниже стоимость, возможность изготовления больших диаметров, доступность широкого ассортимента размеров.
• Недостатки: Наличие сварного шва является зоной потенциальной слабости (требуется качественный контроль шва), неоднородность свойств в зоне шва.
• Применение: Трубопроводы низкого и среднего давления, менее ответственные участки, большие диаметры.

Для легированных труб, работающих в экстремальных условиях, эксперты рекомендуют использовать преимущественно бесшовные фитинги, чтобы минимизировать риски. Штампосварные варианты допустимы только при наличии строгого входного контроля качества шва и соответствии условиям эксплуатации.

Частые ошибки при монтаже и эксплуатации

Даже самые качественные фитинги могут выйти из строя при нарушении правил эксплуатации. Вот список типичных проблем, с которыми сталкиваются инженеры:

1. Игнорирование подогрева перед сваркой. Приводит к мгновенному образованию трещин в металле шва сразу после остывания.
2. Использование углеродистых электродов. Применение расходников для черной стали на легированных трубах меняет химсостав шва, делая его хрупким и подверженным коррозии.
3. Отсутствие термообработки. Остаточные напряжения приводят к коррозионному растрескиванию под напряжением в процессе работы.
4. Неправильная центровка. Создает дополнительные изгибающие моменты, которые разрушают соединение при тепловых расширениях.
5. Экономия на контроле. Отказ от рентгена или УЗИ скрытых дефектов может привести к аварии через несколько месяцев работы.

Актуальные тренды и инновации в производстве фитингов

Индустрия постоянно развивается, внедряя новые технологии для повышения надежности и долговечности соединений.

Улучшенные марки сталей

В последние годы наблюдается переход на стали новых поколений, такие как модифицированные версии P92 и P912, обладающие повышенной ползучестью и стойкостью к окислению при температурах выше 600°C. Производители фитингов адаптируют свои технологии под эти материалы, разрабатывая специальные режимы термообработки.

Цифровой контроль качества

Ведущие производители внедряют системы автоматизированного ультразвукового контроля и спектроскопического анализа каждой заготовки. Это позволяет исключить человеческий фактор и гарантировать 100% соответствие химического состава заявленной марке.

Покрытия и защита

Развиваются технологии нанесения диффузионных покрытий на внутреннюю поверхность фитингов для дополнительной защиты от эрозии и специфических видов коррозии, характерных для современных технологических процессов переработки.

FAQ: Часто задаваемые вопросы

Можно ли варить фитинги из легированной стали обычными электродами?

Нет, это категорически запрещено. Для сварки легированных сталей необходимо использовать специализированные электроды или проволоку, химический состав которых соответствует или легированнее основного металла. Использование обычных электродов (например, УОНИИ для углеродистых сталей) приведет к образованию хрупких структур и трещин.

Какой срок службы фитингов для легированных труб?

При правильном подборе материала, качественном монтаже и соблюдении режимов эксплуатации срок службы таких изделий может составлять 20–30 лет и более. Однако в условиях сверхвысоких температур и давлений ресурс рассчитывается индивидуально на этапе проектирования с учетом скорости ползучести металла.

Нужна ли термообработка всех стыков?

В большинстве случаев для легированных труб толщиной стенки более определенного значения (обычно от 6–8 мм в зависимости от марки стали) термообработка является обязательной согласно ПБ и СНиП. Для тонкостенных труб некоторых марок аустенитного класса ТО может не требоваться, но решение должно приниматься на основе проектной документации.

Чем отличаются фитинги ГОСТ от фитингов ASME?

Основные отличия заключаются в системе обозначения размеров (наружный диаметр vs номинальный диаметр), допусках на геометрию и требованиях к механическим свойствам. Фитинги ASME (США) часто имеют более жесткие требования к ударной вязкости при низких температурах. При монтаже важно следить за совместимостью посадочных размеров трубы и фитинга разных стандартов.

Где купить сертифицированные фитинги для легированных труб?

Приобретать продукцию следует только у официальных дилеров крупных металлургических заводов или специализированных промышленных поставщиков, способных предоставить полный комплект оригинальных сертификатов. Избегайте покупок на стихийных рынках или у посредников без репутации, так как риск приобретения контрафакта или пересортицы очень высок.

Заключение

Фитинги для легированных труб являются критически важным элементом любых промышленных коммуникаций, работающих в сложных условиях. Их надежность определяет безопасность всего предприятия. Выбор должен базироваться на тщательном анализе условий эксплуатации, строгом соответствии марок стали и безупречном качестве исполнения.

Помните, что экономия на стоимости фитингов или нарушение технологии их монтажа многократно увеличивает риски аварий и затраты на последующий ремонт. Доверяйте монтаж только квалифицированным специалистам, имеющим допуск к работам с высоколегированными сталями, и требуйте полную документальную подтвержденность качества закупаемых материалов. Грамотный подход к выбору и установке обеспечит вашему трубопроводу долгую и безаварийную службу.
