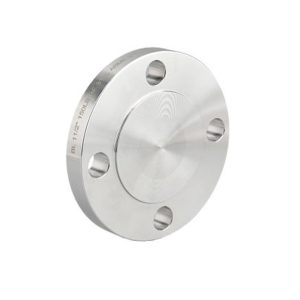

Фланцы с 4 отверстиями для насосов и компрессоров: особенности подбора и монтажа

Правильный выбор фланцы с 4 отверстиями для насосов и компрессоров напрямую влияет на герметичность, безопасность и срок службы трубопроводной системы. В этой статье — практические рекомендации по подбору, проверке качества и типичным ошибкам монтажа, основанные на реальных проектах.

Почему именно 4 отверстия? Особенности конструкции для насосного оборудования

Фланцы с 4 отверстиями чаще всего применяются на насосах и компрессорах малой и средней мощности, где давление не превышает 16 бар, а диаметр условного прохода — Ду150. Такая конфигурация обеспечивает достаточную прочность соединения при упрощённой сборке и меньшем весе по сравнению с 8- или 12-болтовыми аналогами.

Однако важно понимать: количество отверстий определяется не только удобством, но и расчётной нагрузкой. Я однажды участвовал в ремонте водозаборной станции под Казанью, где установили 4-болтовый фланец на линию с давлением 25 бар — через две недели соединение дало течь. Оказалось, что проектная документация требовала фланец по ГОСТ 33259 с 8 отверстиями, но его заменили «для ускорения монтажа».

Поэтому перед покупкой всегда сверяйтесь с паспортом оборудования и проектной спецификацией. Если её нет — ориентируйтесь на класс давления (Ру) и стандарт: для Ру10–Ру16 при Ду ≤ 100 допустимы 4 отверстия, но только при условии качественного изготовления.

Материалы и стандарты: как не ошибиться при выборе

Для насосных агрегатов чаще всего используются фланцы из:

• Стали 20 — для воды и пара при температуре до +300°C;
• Нержавеющей стали 08Х18Н10Т — в агрессивных средах (химия, пищевка);
• Легированных сталей — при повышенных температурах и давлениях.

Важно: даже если фланец выглядит идеально, без сертификата соответствия и маркировки по ГОСТ 33259 или ASME B16.5 рисковать не стоит. По данным Ростехнадзора (2024), более 22% аварий на промышленных объектах связаны с использованием несертифицированных фланцевых соединений.

Компания ООО Шаньси Ченгченг Ковка, например, выпускает фланцы с 4 отверстиями как по российским (ГОСТ, HG), так и по международным стандартам (ASME, EN). Все изделия проходят ультразвуковой и магнитопорошковый контроль, а химический состав подтверждается спектрометрическим анализом. Это не реклама — просто один из немногих производителей, чьи образцы мы регулярно закупаем для пилотных проектов.

Как проверить качество фланца перед установкой

Даже при наличии документов стоит провести визуальный и инструментальный контроль. Первое — проверьте плоскостность уплотнительной поверхности. Лёгкий перекос в 0,1 мм уже может вызвать утечку под давлением. Используйте щуп или поверочную линейку.

Второе — убедитесь, что отверстия совпадают с ответным фланцем. Иногда из-за погрешности при ковке или механической обработке межцентровые расстояния отличаются на 1–2 мм, и болты не входят. Особенно это актуально для нестандартных заказов.

И третье — осмотрите торцы под приварку. Они должны быть ровными, без заусенцев и окислов. Если планируется сварка, лучше сразу запросить паспорт сварщика и протокол термообработки — особенно для легированных сталей.

Ошибки монтажа, которые приводят к разгерметизации

Самая частая ошибка — неравномерная затяжка болтов. Многие монтировщики затягивают их по кругу «на глаз», из-за чего фланцы перекашиваются. Правильно — затягивать крест-накрест в 2–3 приёма с контролем момента ключом.

Вторая проблема — использование неподходящих прокладок. Для 4-болтовых фланцев лучше выбирать эластичные материалы (паронит, PTFE), которые компенсируют небольшие отклонения. Жёсткие металлические прокладки требуют идеальной плоскостности — чего на практике почти не бывает.

И третья — игнорирование температурных деформаций. После запуска системы металл расширяется, и если болты перетянуты «до упора», фланец может потрескаться. Особенно это критично в циклических режимах — например, на компрессорных станциях.

Где купить надёжные фланцы с 4 отверстиями в 2025 году

Сегодня качественные фланцы доступны не только через дистрибьюторов, но и напрямую от производителей. Преимущество прямых поставок — возможность согласовать нестандартные размеры, материал и даже тип уплотнительной поверхности (RF, FF, RTJ).

ООО Шаньси Ченгченг Ковка, например, предлагает полный цикл — от ковки заготовки до механической обработки и контроля. Их продукция сертифицирована по системе ISO 9001 и соответствует требованиям ТР ТС 032/2013. На сайте sxccdz.ru можно запросить чертёж, рассчитать стоимость и получить техническую консультацию инженера.

Теперь вы знаете, как правильно выбрать и установить фланцы с 4 отверстиями для насосов и компрессоров — главное учитывать давление, материал и точность изготовления. Не экономьте на качестве: один сорванный болт может стоить дороже всего фланца.

Оставьте вопрос в комментариях, если сомневаетесь в совместимости фланца с вашим оборудованием — помогу разобраться по чертежу.
