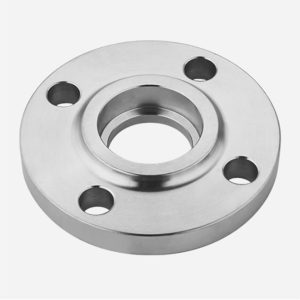

Фланец стальной приварной 50 мм: технические характеристики, вес, размеры

В статье подробно разберем технические характеристики, вес, размеры и особенности выбора фланец стальной приварной 50 мм. Вы получите практические данные для корректного подбора и избежите типичных ошибок при проектировании соединений.

Основные типы и конструктивные особенности фланцев на Ду 50

Когда речь заходит фланец стальной приварной 50 мм, важно сразу уточнить, по какому стандарту они изготовлены. В российской практике чаще всего оперируют ГОСТ 33259-2015 (ранее серия ГОСТ 12820-12822), но в проектах встречаются и EN 1092-1, ASME B16.5. Внешне они могут быть похожи, но геометрия и допуски — разные. Опыт подсказывает, что самая распространенная путаница возникает между фланцами плоскими приварными (ГОСТ 33259-2015 тип 01) и фланцами встык (воротниковыми, тип 11).

Для условного прохода Ду 50 плоский фланец — это, по сути, кольцо с отверстиями под болты. Монтаж его прост: надет на трубу и приварен двумя швами по периметру. Но такое соединение хорошо работает на умеренные давления, скажем, в системах водоснабжения. Если же речь о технологическом трубопроводе на 40-50 бар, с перепадами температур или вибрацией, лично я бы рекомендовал рассмотреть фланец встык. У него есть коническая шейка для приварки встык, которая обеспечивает лучшую усталостную прочность.

Есть еще один нюанс, на который редко обращают внимание при заказе: исполнение уплотнительной поверхности. Для Ду 50 наиболее ходовое — исполнение «В» (выступ-впадина). Но если в вашей спецификации указано исполнение «Е» (шип-паз) или «F» (под линзовую прокладку), то фланцы с «В» просто не состыкуются. Проверяйте этот момент на стадии заявки, чтобы не пришлось срочно искать переходные кольца.

Технические характеристики: давление, материалы, температурный режим

Рабочее давление — первое, что смотрит инженер. Для фланца Ду 50 из углеродистой стали, например, Ст20, условное давление Ру обычно составляет 16, 25 или 40 кгс/см² (1,6; 2,5; 4,0 МПа). Но это «условное» давление при температуре 20°C. На практике же трубопровод может транспортировать теплоноситель при +300°C. Здесь в силу вступает поправочный коэффициент: прочность металла падает, и допустимое давление для того же фланца должно быть снижено. Производители, следующие стандартам, всегда предоставляют таблицы соотношения «давление-температура».

Выбор марки стали — это баланс между средой, давлением и бюджетом. Помимо обычных углеродистых сталей (Ст3сп5, 20), для агрессивных сред применяются:

• Нержавеющие стали марок 12Х18Н10Т (аналог AISI 321) или 08Х18Н10 (AISI 304) — для окислительных сред, азотной кислоты.
• Легированные стали типа 09Г2С — для низких температур, например, в арктическом исполнении.
• Более экзотичные варианты, вроде дуплексных сталей или никелевых сплавов, — для высокоагрессивных сред в химической промышленности.

Интересное наблюдение из практики: иногда для Ду 50 на умеренные параметры выгоднее выглядит фланец из нержавейки, чем из углеродистой стали с защитным покрытием. Покрытие (оцинковка, например) может быть повреждено при монтаже или сварке, а цельный материал из нержавейки гарантирует коррозионную стойкость по всей толщине. Компании, специализирующиеся на металлообработке, такие как ООО Шаньси Ченгченг Ковка, часто предлагают комплексный подход, помогая выбрать оптимальный материал под конкретную задачу, что подтверждается их ассортиментом от углеродистой стали до никелевых сплавов.

Вес и размеры: табличные данные и практические допуски

Точные габариты и масса — это основа для расчета нагрузок на опоры и составления сметы. Для фланца стального приварного плоского на Ру 16 и Ду 50 по ГОСТ 33259-2015 основные размеры таковы: наружный диаметр D = 165 мм, диаметр окружности болтов Dб = 125 мм, количество болтов — 4 шт., диаметр болтов — М16. Толщина самого фланца b составит 18 мм.

Что касается веса, здесь тоже есть свои тонкости. Теоретическая масса одного фланца Ду 50 Ру 16 — примерно 1,8 кг. Но это для стали плотностью 7,85 г/см³. На практике вес партии может незначительно отличаться из-за допусков на механическую обработку и конкретной марки стали (плотность нержавейки чуть выше). При крупных закупках, особенно при организации логистики, этот нюанс стоит уточнять у поставщика. Для сравнения, фланец встык на те же параметры будет тяжелее — около 2,8 кг, из-за наличия массивной воротниковой части.

Приведу пример частой ошибки монтажников: игнорирование толщины прокладки. Допустим, по чертежам расстояние между фланцами должно быть 100 мм. Если используется паронитовая прокладка толщиной 3 мм, а в спецификации длина шпилек рассчитана без ее учета, собрать узел без натяга не получится. Всегда сверяйте полный «пакет» соединения: два фланца, прокладка, крепеж.

Области применения и типичные ошибки при монтаже

Фланец стальной приварной 50 мм — рабочая лошадка в тысячах систем. Его можно встретить в обвязке насосов и теплообменников на ТЭЦ, на технологических линиях нефтеперерабатывающих заводов, в магистралях подачи сжатого воздуха на машиностроительных предприятиях. Ключевое преимущество — возможность демонтажа без резки трубопровода, что критически важно для обслуживания задвижек или измерительного оборудования.

Однако сама возможность разборки порождает и типичные проблемы. Первая — перетяжка болтов. Желание «затянуть посильнее» приводит к деформации фланца, разрушению прокладки и, как следствие, к течи. Затяжку нужно вести крест-накрест динамометрическим ключом, следуя рекомендациям по моменту затяжки для конкретного диаметра и класса прочности болтов. Вторая ошибка — несоосность. Если отверстия под болты у двух фланцев не совпадают, некоторые монтажники пытаются «натянуть» их домкратом или вкрутить болт силой. Это вызывает напряжения, которые при эксплуатации могут вылиться в трещину.

И третий, уже проектный, недочет — неучет теплового расширения. На длинном прямом участке трубопровода, зажатом между двумя аппаратами с фланцевыми соединениями, температурные подвижки могут создать огромные нагрузки. Решение — правильная расстановка опор и компенсаторов. Как показывает практика, надежность соединения на 50% определяется качеством самого фланца и на 50% — грамотностью его установки.

Критерии выбора надежного поставщика и контроль качества

Выбор фланца — это не просто поиск по каталогу с самой низкой ценой. Первый сигнал о качестве — наличие полного пакета документов: сертификат соответствия ГОСТ или TR ТС 010/2011 (на оборудование под давлением), паспорт изделия, результаты испытаний (например, на твердость или химический состав). Добросовестный производитель всегда готов их предоставить. Второй важный момент — чистота обработки. Задиры на уплотнительной поверхности, заусенцы в отверстиях под болты — признаки брака, которые приведут к протечке.

Стоит обратить внимание и на возможности поставщика в плане обработки. Иногда требуется нестандартное исполнение: например, фланец Ду 50 с дополнительным приварочным штуцером для дренажа или с нанесенным антикоррозионным покрытием. Универсальные поставщики, позиционирующие себя как «единое окно» для промышленных компонентов, часто имеют такие услуги в арсенале. Как, например, ООО Шаньси Ченгченг Ковка, чей сайт демонстрирует широкий спектр материалов и стандартов (ASME, EN, GB, JIS), что косвенно говорит о работе с разными рынками и понимании их спецификаций.

Наконец, логистика. Фланцы — товар тяжелый, и их доставка из другого региона может «съесть» всю выгоду от низкой цены. Идеально, если у поставщика есть отработанные схемы доставки в ваш город и возможность сформировать сборную грузовую машину с другой продукцией. Также рекомендую запросить несколько образцов из партии для визуального и инструментального контроля (проверить толщину, диаметры штангенциркулем) перед оформлением крупного заказа.

Заключение

Таким образом, корректный подбор и монтаж фланца стального приварного 50 мм требуют внимания к стандарту, материалу, давлению и условиям эксплуатации. Грамотный выбор этого, казалось бы, простого элемента — залог долговечности и безопасности всего трубопроводного узла.

Остались вопросы по применению фланцев в специфических условиях? Обсудите их с техническими специалистами в комментариях или изучите фотографии продукции и техническую документацию на сайтах проверенных производителей, чтобы принять взвешенное решение.
