Фланец стальной плоский приварной 150 — ГОСТ 12820-80, цена и наличие в наличии

Подробный разбор особенностей, стандартов ГОСТ 12820-80 и практических аспектов подбора фланца стального плоского приварного на давление 150 мм для надежных трубопроводных систем. Вы узнаете, как избежать типичных ошибок и сделать обоснованный выбор.

Конструктивные особенности и область применения плоских приварных фланцев

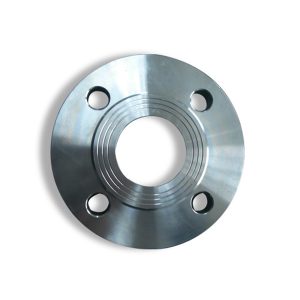

Если говорить о самом распространенном типе соединений в промышленных трубопроводах среднего и низкого давления, то на ум сразу приходят фланцы стальные плоские приварные. Их популярность, на мой взгляд, обусловлена простотой монтажа и надежностью. Конструктивно такой фланец представляет собой плоское кольцо (или диск) с равномерно расположенными отверстиями для болтов или шпилек, которое насаживается на трубу и приваривается двумя угловыми швами по окружности.

Основная сфера применения — это, конечно, монтаж трубопроводной арматуры (задвижек, клапанов, фильтров), соединение участков труб, а также подключение к резервуарам, теплообменникам и другому оборудованию. Для номинального давления 150 мм (или, как часто говорят, Ру 16) их используют в системах водоснабжения, тепловых сетях, вентиляции, на объектах нефтехимической и пищевой промышленности, где не требуются экстремальные параметры. Важно понимать, что “150” здесь — это не диаметр, а условный проход (Ду), и соответствует он, как правило, наружному диаметру трубы около 159 мм.

Из личного наблюдения, частая ошибка на начальном этапе проектирования — попытка заменить плоский фланец, скажем, на свободный при фланце стальной плоский приварной в системах с частыми разборками для чистки или ревизии. Это нерационально и ведет к удорожанию. Плоский приварной вариант — решение для постоянных, “стационарных” соединений.

ГОСТ 12820-80: ключевые параметры и технические требования

Качество и взаимозаменяемость фланцев обеспечивает государственный стандарт. Фланец стальной плоский приварной 150 изготавливается в соответствии с ГОСТ 12820-80 «Фланцы стальные на Ру от 0,1 до 2,5 МПа». Этот документ регламентирует практически все, что нужно инженеру или снабженцу для заказа.

Стандарт устанавливает:

• Геометрические размеры: наружный диаметр фланца (D), диаметр окружности расположения отверстий (D1), количество и диаметр отверстий под крепеж, толщину диска (h). Для Ду 150 типичные значения: D = 285 мм, D1 = 250 мм, 8 отверстий под болты М20.
• Материалы изготовления: наиболее распространены стали марок Ст20, 09Г2С, 12Х18Н10Т (нержавеющая) и другие, в зависимости от рабочей среды и температуры.
• Маркировку: на изделии должно быть указано условное давление (Ру), условный проход (Ду), марка стали и знак производителя.

Часто возникает путаница с исполнениями уплотнительных поверхностей. ГОСТ 12820-80 для плоских фланцев предусматривает исполнение 1 (с соединительным выступом) и 2 (с выступом и впадиной). Однако, по моему опыту, для плоских приварных фланцев чаще всего используется гладкая уплотнительная поверхность (исполнение 1), под прокладку соответствующего типа. Этот нюанс всегда стоит уточнять в технической документации на узел.

Критерии выбора: на что смотреть помимо диаметра и давления

Выбрать просто фланец “на 150” — недостаточно. Чтобы соединение служило долго и без протечек, нужно учесть несколько критически важных факторов. Первый, и самый очевидный — материал. Сталь Ст20 подойдет для воды, пара, нейтральных сред при температуре до 400°C. Для агрессивных сред (кислоты, щелочи) или низких температур необходим легированный или нжавеющий сплав, например, 12Х18Н10Т.

Второй фактор — качество изготовления. Здесь стоит обращать внимание на геометрию: отверстия должны быть точно расточены и не иметь заусенцев, плоскость уплотнения должна быть ровной, без раковин и трещин. Помню случай, когда партия фланцев с едва заметной волнистостью поверхности стала причиной постоянных “потений” на паровом контуре. Дефект проявился не сразу, а после нескольких тепловых циклов.

Третий момент — соответствие стандарту и наличие необходимой документации. Добросовестный производитель всегда предоставляет сертификат соответствия ГОСТ или сертификат качества, где указаны химический состав и механические свойства материала. Особенно это важно для ответственных объектов. Кстати, многие поставщики, включая специализированные заводы, такие как ООО Шаньси Ченгченг Ковка, размещают на своих сайтах полные технические каталоги и возможности по изготовлению фланцев из различных марок сталей, что существенно облегчает выбор.

Типичные ошибки при монтаже и эксплуатации

Даже идеально подобранный фланец можно испортить неграмотным монтажом. Самая распространенная ошибка — перетяжка крепежных элементов. Это приводит к чрезмерным напряжениям в металле, деформации фланца и, как ни парадоксально, к разрушению прокладки или появлению течи. Затяжку нужно проводить крест-накрест динамометрическим ключом, соблюдая момент, указанный в нормативной документации.

Еще один проблемный момент — несоосность соединяемых труб. Если оси труб смещены, фланец работает с изгибающим моментом, который он не предназначен компенсировать. Это чревато не только протечкой, но и быстрым усталостным разрушением сварных швов. Перед сваркой обязательна точная центровка.

Нельзя забывать и о прокладке. Использование неподходящего материала (например, паронита вместо терморасширенного графита для высоких температур) или прокладки не того размера сводит на нет все усилия. Материал прокладки должен быть совместим с рабочей средой и выдерживать рабочие параметры. Иногда, к сожалению, на этом пытаются сэкономить, что приводит к аварийным остановкам.

Тенденции рынка и как выбрать надежного поставщика

Рынок фланцевой продукции сегодня насыщен предложениями, от продукции крупных металлургических комбинатов до изделий локальных цехов. Тренд последних лет — это растущий спрос на фланцы из специальных сталей (дуплексных, супердуплексных, никелевых сплавов) для шельфовых проектов и сложных химических производств. Также ужесточаются требования к прослеживаемости каждой партии изделий.

Выбирая поставщика, я всегда советую смотреть не только на цену за штуку. Ключевыми являются:

1. Наличие полноценного производства с контролем качества на всех этапах (от входного сырья до готовой продукции).
2. Возможность предоставить полный пакет технических документов (сертификаты, протоколы испытаний).
3. Опыт работы с аналогичными проектами и наличие положительных отзывов от известных в отрасли компаний.
4. Готовность обсудить нестандартные требования и предложить инженерные решения.

Что касается цен, то на фланец стальной плоский приварной цена в Москве формируется исходя из массы изделия, марки стали, объема заказа и логистики. Стоит запрашивать коммерческие предложения у нескольких проверенных поставщиков, обязательно сравнивая не цифры, а комплекс условий. Информацию о рыночных ценах и стандартах можно также уточнять на авторитетных отраслевых порталах, таких как Росстандарт.

Заключение

Правильный выбор и монтаж Фланец стальной плоский приварной 150— это не просто формальность, а важный этап обеспечения надежности всего трубопроводного узла. Он требует понимания стандартов, условий эксплуатации и внимания к деталям на этапе закупки и установки.

Если у вас остались вопросы по подбору материалов или специфическим условиям применения — напишите в комментариях. Чтобы подробнее ознакомиться с сортаментом и технологическими возможностями, вы можете посмотреть каталог продукции на нашем сайте.
