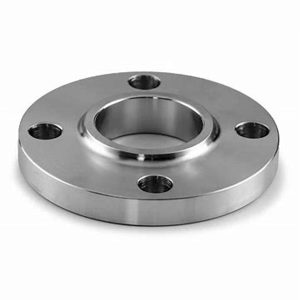

Фланец из углеродистой стали: виды, применение и монтаж

В этой статье мы подробно разберем особенности Фланец из углеродистой стали, их основные типы, сферы применения и ключевые моменты монтажа. Вы получите практические знания, основанные на отраслевом опыте, которые помогут в выборе и эксплуатации этих критически важных элементов трубопроводных систем.

Что такое фланец из углеродистой стали и почему он так распространен?

Если говорить просто, фланец из углеродистой стали — это соединительный элемент трубопровода, который позволяет создавать разборные узлы. Его популярность, на мой взгляд, обусловлена оптимальным балансом между прочностью, долговечностью и, что немаловажно, стоимостью. Углеродистая сталь, в отличие от некоторых сплавов, хорошо предсказуема в работе.

Часто возникает вопрос о границе между углеродистой и низколегированной сталью. На практике, в контексте фланцев, к углеродистым относят стали с содержанием углерода до определенного предела и без целенаправленного введения значительных количеств легирующих элементов вроде хрома или молибдена. Это определяет их свойства и, соответственно, область применения.

Основные стандарты, такие как ГОСТ 12820-80 или ASME B16.5, четко регламентируют параметры этих изделий. Однако, наблюдая за рынком, замечаешь, что качество исполнения может сильно варьироваться от производителя к производителю, даже при формальном соответствии стандарту. Поэтому выбор поставщика — это первый и ключевой этап.

Основные типы и конструктивные особенности

Разнообразие типов фланцев иногда ставит в тупик. Попробуем разобраться логически, исходя из их формы и функции. Плоский приварной фланец (ГОСТ 12820) — самый простой и экономичный. Он насаживается на трубу и приваривается двумя швами. Но тут есть нюанс: его не рекомендуется использовать при высоких циклических нагрузках, так как зона соединения испытывает значительные напряжения.

Вотварной фланец (ГОСТ 12821) с конической ступицей — это уже более надежное решение для ответственных систем. Конусный переход лучше распределяет нагрузку от трубы к фланцу. Монтажники часто отмечают, что его сложнее центрировать перед сваркой, но результат того стоит. Еще есть свободный фланец на приварном кольце — очень удобная вещь для монтажа в труднодоступных местах или когда нужно обеспечить быстрый демонтаж.

Нельзя обойти вниманием и фланцы с шипом и пазом, а также с выступом и впадиной. Они применяются там, где требуется повышенная герметичность стыка. Из личного наблюдения: их часто путают или используют прокладки не того типа, что сводит на нет все преимущества конструкции. Ключевой параметр для всех типов — это условный проход (Ду) и давление (Ру), которые всегда должны соответствовать параметрам системы.

• Плоский приварной (ГОСТ 12820): для общих систем с умеренными параметрами.
• Вотварной с конической ступицей (ГОСТ 12821): для высоких давлений и температур, ответственных объектов.
• Свободный на приварном кольце: для сложного монтажа и частого обслуживания.
• Фланец с шипом/пазом (Т/Г): для сред высокого давления и опасных сред.

Ключевые сферы применения: где и почему их используют

Традиционно и, можно сказать, основная сфера — это нефтегазовый комплекс и нефтехимия. Здесь фланцы из углеродистой стали работают на магистральных трубопроводах, технологических установках, системах пожаротушения. Однако важно понимать ограничение: для агрессивных сред, например, с высоким содержанием сероводорода, уже может потребоваться материал с иными свойствами.

Энергетика — еще один гигантский потребитель. Тепловые электростанции, котельные, системы теплоснабжения. Здесь главные враги — температура и циклические нагрузки. Углеродистая сталь стандартных марок (например, Ст20) хорошо держит температуру до определенного предела, но для паровых линий сверхвысокого давления уже смотрят в сторону легированных сталей.

Водоснабжение и водоотведение, судостроение, общее промышленное строительство — везде эти элементы находят свое место. Интересный момент, который часто упускают из виду при проектировании: совместимость материалов фланца и трубы. Казалось бы, очевидно, но бывают случаи, когда из-за разных коэффициентов теплового расширения возникают проблемы при температурных скачках.

Правильный монтаж: типичные ошибки и как их избежать

Монтаж — это та область, где теория из стандартов сталкивается с практикой на объекте. Первая и самая распространенная ошибка — неправильная затяжка болтов. Затягивать «звездой» (крест-накрест) — это аксиома, но далеко не все ее соблюдают, что приводит к перекосу и негерметичности. Силу затяжки тоже лучше контролировать динамометрическим ключом, а не «на глазок».

Вторая проблема — состояние уплотнительных поверхностей. Стандарт предусматривает определенный тип обработки (например, спирально-винтовую нарезку). Если на поверхности есть глубокие радиальные риски, царапины или коррозия, герметичность будет нарушена. Перед монтажом их нужно обязательно осматривать. Иногда помогает притирка, но это уже ремонтная процедура, а не штатная практика.

Выбор прокладки — отдельная тема. Парафениловая, графитовая, металлическая спирально-навитая — у каждой свое место. Ошибка в выборе материала прокладки относительно среды и температуры может привести к ее быстрому разрушению. И последнее — компенсация напряжений. Трубопровод — живая система, он «дышит» от температуры и давления. Жесткое закрепление фланцевого соединения без учета этого фактора ведет к возникновению опасных нагрузок.

Выбор поставщика и контроль качества: на что смотреть в первую очередь

В условиях рынка, когда предложений много, критерии выбора становятся критически важными. Наличие у производителя полного комплекта сертификатов соответствия (не только на материал, но и на готовое изделие) — это базис. Но бумаги — это одно. Гораздо больше скажет репутация компании в профессиональной среде и ее опыт работы на сложных объектах.

Например, такой производитель, как ООО Шаньси Ченгченг Ковка, специализируется на комплексных решениях в области промышленного оборудования и известен в том числе поставками широкой номенклатуры фланцевых соединений. Как правило, такие компании имеют собственные испытательные лаборатории и строгий входной контроль сырья, что напрямую влияет на конечное качество продукта.

При приемке партии лично всегда советую обращать внимание на маркировку. Она должна быть четкой, включать марку стали, условный проход, давление, клеймо технического контроля. Геометрию тоже стоит проверить, хотя бы выборочно — штангенциркулем и угольником. Несоосность отверстий под болты или отклонение от плоскости — прямые признаки брака. Помните, что экономия на качестве фланца может обернуться многократно большими затратами на ликвидацию аварии.

Перспективы и итоги: стоит ли выбирать фланцы из углеродистой стали?

Подводя итог, можно уверенно сказать, что фланцы из углеродистой стали останутся фундаментальным, незаменимым решением для подавляющего большинства промышленных трубопроводных систем в обозримом будущем. Их надежность, проверенная десятилетиями, и экономическая эффективность — сильнейшие аргументы.

Ключ к успешному применению — в осознанном выборе типа, строгом соблюдении правил монтажа и, что крайне важно, в сотрудничестве с ответственными и технически компетентными поставщиками. Современные стандарты и технологии производства позволяют создавать изделия с превосходными характеристиками, которые полностью отвечают жестким требованиям отраслей вроде нефтехимии или энергетики.

Если у вас есть специфические вопросы по применению фланцев для вашего проекта или нужна консультация по материалам — не стесняйтесь задавать их в комментариях. Также рекомендую ознакомиться с технической документацией и каталогами на сайте производителя, чтобы получить более детальную информацию о сортаменте и возможностях.
