Фланец донного клапана: Полный гид и экспертный анализ

Фланец донного клапана — это критически важный соединительный элемент, обеспечивающий герметичное крепление запорной арматуры к днищу резервуара или трубопроводу. Он гарантирует безопасность эксплуатации, предотвращая утечки агрессивных сред и позволяя проводить быстрый монтаж или демонтаж оборудования для обслуживания. Правильный выбор фланца определяет надежность всей системы хранения и транспортировки жидкостей в нефтегазовой, химической и пищевой промышленности.

Что такое фланец донного клапана и его роль в промышленных системах

В современной промышленной инфраструктуре, где требуется хранение и дозированная выдача жидкостей (нефтепродуктов, химических реагентов, пищевых продуктов), ключевым узлом является донный клапан. Однако сам по себе клапан не может быть интегрирован в систему без надежного интерфейса соединения. Этим интерфейсом выступает фланец донного клапана.

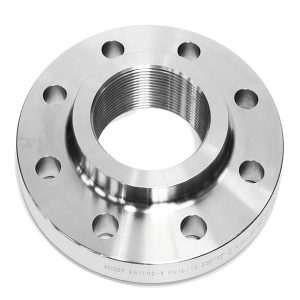

Фланец представляет собой плоский диск с отверстиями для болтов, который приваривается или навинчивается на корпус клапана и ответную часть резервуара. Его основная функция — создание разъемного, но абсолютно герметичного соединения, способного выдерживать статические и динамические нагрузки, включая давление столба жидкости, вибрацию и температурные расширения.

В отличие от стандартных трубопроводных фланцев, фланцы для донных клапанов часто имеют специфическую геометрию и требования к обработке поверхности, обусловленные необходимостью минимизировать застойные зоны и обеспечить полный слив продукта. Ошибки в подборе этого компонента могут привести к катастрофическим последствиям: от потери дорогостоящего продукта до экологических аварий и пожаров.

Сегодня рынок предлагает множество модификаций этих изделий, адаптированных под различные стандарты (ГОСТ, DIN, ANSI) и условия эксплуатации. Понимание конструктивных особенностей, материалов и методов монтажа необходимо каждому инженеру-проектировщику и специалисту по закупкам. Именно здесь на первый план выходят производители, способные обеспечить не только соответствие стандартам, но и высочайшее качество металла. Например, компания ООО «Шаньси Ченгченг Ковка» (Shanxi Chengcheng Forging Co., Ltd.) специализируется на исследованиях, разработке и производстве высококачественных промышленных металлических изделий, включая поковки, фланцы, трубные фитинги и клапаны. Их продукция, изготавливаемая из углеродистой, нержавеющей, легированной и дуплексной стали, а также никелевых сплавов, широко применяется в нефтехимической, энергетической отраслях и судостроении. Строгое соблюдение международных стандартов (ASME, GB, HG, JIS, EN) позволяет таким производителям поставлять решения, отвечающие самым жестким техническим требованиям глобального рынка.

Конструктивные особенности и принцип работы соединения

Принцип работы фланцевого соединения донного клапана базируется на создании высокого удельного давления на уплотнительную поверхность прокладки за счет стягивания болтов. Это давление должно превышать давление рабочей среды внутри резервуара, чтобы предотвратить протечки.

Основные элементы конструкции

Качественный фланец донного клапана состоит из нескольких взаимосвязанных элементов, каждый из которых выполняет свою функцию:

• Основное тело фланца: Изготавливается из углеродистой, легированной или нержавеющей стали. Форма может быть воротниковой (для приварки встык), плоской (для приварки внахлест) или резьбовой.
• Уплотнительная поверхность: Критическая зона контакта. Может иметь исполнение «выступ-впадина» (MFM), «шип-паз» (TG) или гладкую поверхность под мягкие прокладки. Для донных клапанов часто используется исполнение с кольцевой канавкой под металлическое кольцо (RTJ) для высоких давлений.
• Отверстия под крепеж: Располагаются по окружности. Их диаметр и количество строго регламентируются стандартами в зависимости от условного давления (Ру) и диаметра прохода (Ду).
• Переходной участок: Специфическая особенность донных фланцев. Часто имеет укороченную шейку или специальную расточку для сопряжения с патрубком клапана, обеспечивая ламинарный поток среды без завихрений.

Механика герметизации

При затяжке болтового соединения фланцы сближаются, сдавливая установленную между ними прокладку. Материал прокладки деформируется, заполняя микронеровности металлических поверхностей. В системах с донными клапанами, где возможно наличие осадка или кристаллизация продукта, крайне важно, чтобы уплотнительная поверхность была защищена от прямого контакта с агрессивной средой или легко очищалась.

Современные конструкции фланцев для донной арматуры часто предусматривают возможность установки клапана максимально близко к внутренней стенке резервуара («flush mounting»), что исключает образование «мертвых зон», где продукт может застаиваться, окисляться или загрязняться.

Классификация и типы фланцев для донной арматуры

Выбор правильного типа фланца зависит от множества факторов: давления в системе, температуры, свойств перекачиваемой среды и материала резервуара. Неправильная классификация может привести к быстрому выходу узла из строя.

По типу присоединения к трубопроводу/резервуару

1. Приварные встык (Weld Neck): Наиболее надежный тип для ответственных применений. Конусная шейка фланца обеспечивает плавный переход напряжения от фланца к трубе или корпусу клапана. Идеально подходят для высоких давлений и температур, а также для циклических нагрузок.

2. Плоские приварные (Slip-On): Надеваются на трубу или патрубок и привариваются с двух сторон. Более дешевы в производстве и монтаже, но уступают приварным встык по прочности при изгибающих моментах. Часто используются в системах с низким и средним давлением.

3. Резьбовые (Threaded): Соединяются с оборудованием посредством резьбы без сварки. Применяются в системах, где сварочные работы невозможны или нежелательны (например, во взрывоопасных зонах или при работе с некоторыми видами нержавеющих сталей). Требуют тщательной герметизации резьбового соединения.

4. Накладные (Lap Joint): Используются в паре с втулкой. Позволяют свободно вращать фланец вокруг оси трубы, что облегчает совмещение отверстий при монтаже. Часто применяются в системах, требующих частой разборки для очистки.

По форме уплотнительной поверхности

Выбор формы уплотнения диктуется типом прокладки и давлением среды:

• Flat Face (FF): Плоская поверхность. Используется с мягкими неметаллическими прокладками. Обычно применяется для низких давлений и чугунной арматуры.
• Raised Face (RF): Поверхность с выступом. Самый распространенный тип. Выступ концентрирует давление на прокладке меньшего диаметра, улучшая герметичность.
• Ring Type Joint (RTJ): Канавка для металлического кольца овального или восьмиугольного сечения. Обеспечивает максимальную герметичность при сверхвысоких давлениях и температурах. Металл-по-металлу.
• Tongue and Groove (T&G): Шип и паз. Прокладка размещается в пазу, что защищает её от выдувания и эрозии потоком среды. Отлично подходит для донных клапанов, работающих с абразивными суспензиями.

Материалы изготовления и коррозионная стойкость

Долговечность фланца донного клапана напрямую зависит от соответствия материала условиям эксплуатации. Агрессивные химические среды, морская вода, высокие температуры или криогенные условия требуют специфических сплавов.

Углеродистые стали

Наиболее распространенный материал для нефтяной и газовой промышленности при работе с нейтральными средами. Марки стали типа St20, St35 (по ГОСТ) или A105 (по ASTM) обеспечивают высокую прочность и экономичность. Однако они подвержены коррозии и требуют защитных покрытий (цинкование, покраска) при эксплуатации во влажной атмосфере.

Нержавеющие стали

Для пищевой промышленности, фармацевтики и работы с кислотами используются аустенитные нержавеющие стали (AISI 304, 316, 316Ti). Фланец донного клапана из нержавейки обладает отличной коррозионной стойкостью и гигиеничностью. Сталь 316 содержит молибден, что повышает её устойчивость к хлоридам и морской воде, делая её предпочтительной для оффшорных платформ и прибрежных терминалов. Ведущие производители, такие как «Шаньси Ченгченг Ковка», предлагают широкий ассортимент изделий из подобных марок стали, гарантируя их соответствие строгим требованиям к чистоте сплава и механическим свойствам.

Легированные стали и специальные сплавы

Для экстремальных условий (высокие температуры до +600°C или низкие до -196°C, сероводородная коррозия) применяются легированные стали (12Х1МФ, 09Г2С) и специальные сплавы (дуплексная сталь, инконель, хастеллой). Эти материалы значительно дороже, но их использование экономически оправдано за счет увеличения межремонтного интервала и предотвращения аварий. Универсальные поставщики промышленных компонентов способны предоставить индивидуальные решения из таких сложных сплавов, адаптированные под конкретные технические задачи заказчика.

Покрытия и защита

В случаях, когда использование дорогих сплавов невозможно, применяются фланцы из углеродистой стали с антикоррозионными покрытиями. Эпоксидные покрытия, футеровка фторопластом (PTFE) или резиной позволяют использовать стандартные фланцы в агрессивных средах. Важно контролировать целостность покрытия при монтаже, так как любое повреждение станет очагом коррозии.

Таблица сравнения характеристик популярных исполнений фланцев

Для упрощения выбора ниже приведена сравнительная таблица основных типов фланцев, используемых с донными клапанами в различных отраслях.

Процесс монтажа и технические требования

Даже самый качественный фланец донного клапана, произведенный с соблюдением всех норм ковки и обработки, не обеспечит герметичность при нарушении технологии монтажа. Статистика показывает, что более 60% утечек на фланцевых соединениях вызваны ошибками при сборке.

Пошаговая инструкция по установке

1. Подготовка поверхностей: Тщательно очистите уплотнительные поверхности фланцев от грязи, ржавчины, старой краски и остатков предыдущих прокладок. Используйте специальные щетки или растворители, не повреждающие металл. Проверьте отсутствие царапин и задиров.
2. Выбор и установка прокладки: Подберите прокладку, соответствующую типу фланца, давлению и температуре среды. Убедитесь, что она центрирована относительно отверстий. Не используйте смазку на графитовой основе с нержавеющими фланцами во избежание коррозии.
3. Соосность: Совместите отверстия фланцев. Заболтите соединение вручную, используя минимум 4 болта, расположенных крест-накрест, чтобы зафиксировать прокладку. Фланцы должны быть параллельны друг другу; перекос недопустим.
4. Затяжка болтов: Используйте динамометрический ключ. Затяжку выполняйте в несколько проходов (обычно 3-4) по схеме «звезда» или «крест». Это обеспечивает равномерное распределение давления на прокладку. Первый проход — 30% усилия, второй — 60%, третий — 100%.
5. Контроль: После затяжки проверьте зазор между фланцами по окружности. Он должен быть одинаковым. При необходимости проведите повторную подтяжку после первого цикла нагрева/охлаждения системы (если это предусмотрено регламентом).

Типичные ошибки монтажа

• Перетяжка болтов: Приводит к деформации фланца («эффект банана»), выдавливанию прокладки и последующей утечке.
• Использование неподходящих прокладок: Например, применение резиновой прокладки в среде с углеводородами, где она быстро разрушится.
• Отсутствие шайб: Шайбы необходимы для равномерного распределения нагрузки под головкой болта и гайкой, особенно на мягких материалах.
• Игнорирование момента затяжки: Затяжка «на глаз» часто приводит либо к недостаточному усилию (утечка), либо к избыточному (поломка крепежа).

Факторы выбора и рекомендации экспертов

При выборе фланца для донного клапана необходимо руководствоваться комплексным анализом условий эксплуатации. Эксперты рекомендуют обращать внимание на следующие аспекты:

1. Давление и температура (P-T рейтинг)

Каждый фланец имеет класс давления (Ру или PN, а также Class по ANSI). Важно помнить, что допустимое рабочее давление снижается с ростом температуры. Всегда сверяйтесь с таблицами P-T рейтингов для конкретного материала фланца. Запас прочности должен составлять не менее 10-15% от максимального расчетного давления.

2. Химическая совместимость

Анализируйте состав перекачиваемой среды. Наличие даже небольших примесей (например, хлоридов в воде) может вызвать питтинговую коррозию обычной нержавеющей стали 304, требуя перехода на 316 или дуплексные стали. Для кислотных сред может потребоваться футеровка. Здесь важен выбор надежного партнера-производителя, который может подтвердить химический состав своей продукции сертификатами качества.

3. Габаритные ограничения

В резервуарных парках пространство вокруг донных штуцеров часто ограничено. Использование компактных фланцев или фланцев со смещенными отверстиями может облегчить монтаж в стесненных условиях. Также учитывайте высоту фланцевого узла, если есть ограничения по габаритам под резервуаром.

4. Требования к обслуживанию

Если система требует частой очистки или инспекции, предпочтительнее использовать фланцевые соединения быстрого разъема или накладные фланцы, которые легче демонтировать. Для стационарных систем, работающих годами без остановки, оптимальны приварные встык фланцы.

Часто задаваемые вопросы (FAQ)

Как часто нужно проверять затяжку болтов на фланце донного клапана?

Первичную проверку рекомендуется проводить через 24 часа после ввода системы в эксплуатацию или после первого теплового цикла. Далее периодичность зависит от условий: при наличии вибрации или циклических температурных нагрузок — каждые 6 месяцев. В стабильных условиях достаточно ежегодного визуального контроля и выборочной проверки момента затяжки.

Можно ли использовать фланцы разных стандартов (например, ГОСТ и DIN) вместе?

Теоретически возможно, если совпадают наружный диаметр, диаметр отверстий и их расположение (PCD). Однако специалисты категорически не рекомендуют смешивать стандарты из-за различий в толщинах фланцев, размерах уплотнительных поверхностей и классах давления. Это может привести к негерметичности и аварийным ситуациям. Лучше использовать переходные адаптеры или заменить один из элементов на совместимый.

Какая прокладка лучше для донного клапана бензовоза?

Для нефтепродуктов оптимальным выбором являются спирально-навитые прокладки (SSG) с наполнителем из графита или асбестозаменителя и обжимными кольцами из нержавеющей стали. Они обеспечивают отличную герметичность, компенсируют вибрацию при движении транспорта и устойчивы к воздействию углеводородов. Использование простой резины недопустимо из-за риска набухания и разрушения.

Что делать, если уплотнительная поверхность фланца повреждена?

Неглубокие царапины можно устранить притиркой абразивными пастами. Глубокие повреждения, забоины или коррозионные язвы требуют механической обработки (проточки) на станке. Если после обработки глубина канавки превышает допустимые нормы или толщина фланца становится меньше минимально требуемой, деталь подлежит безусловной замене. Эксплуатация поврежденного фланца запрещена.

Влияет ли длина резьбы шпилек на герметичность?

Да, влияет косвенно. Шпилька должна выступать из гайки на 2-3 нитки резьбы. Если шпилька слишком короткая и гайка навинчена не полностью, несущая способность соединения падает. Если шпилька слишком длинная и упирается в дно отверстия (в случае использования глухих отверстий в корпусе клапана), создать необходимое усилие затяжки будет невозможно. Длина должна быть рассчитана точно с учетом толщины фланца, шайб и гайки.

Тренды развития и современные технологии

Индустрия производства фланцевой арматуры постоянно развивается. В последние месяцы наблюдается рост спроса на фланцы донного клапана с интегрированными системами мониторинга. Речь идет о «умных фланцах», оснащенных датчиками натяжения болтов и датчиками утечки, которые передают данные в систему SCADA в реальном времени. Это позволяет перейти от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию.

Также набирает популярность использование фланцев из композитных материалов для сверхкоррозионных сред, где металлические аналоги неэффективны или слишком дороги. Развитие аддитивных технологий (3D-печать металлом) позволяет создавать фланцы сложной геометрии с оптимизированной массой и повышенной прочностью в критических зонах, что было невозможно при традиционной ковке. Тем не менее, классическая ковка, применяемая такими компаниями, как «Шаньси Ченгченг Ковка», остается золотым стандартом для ответственных узлов благодаря превосходной структуре металла и надежности.

Экологические стандарты ужесточаются, что ведет к отказу от асбестосодержащих прокладок и переходу на экологически чистые материалы на основе расширенного графита и PTFE. Производители все чаще предлагают фланцы с заводским нанесением высокоадгезивных полимерных покрытий, исключающих необходимость покраски на монтажной площадке и снижающих риски человеческого фактора.

Заключение

Фланец донного клапана — это не просто кусок металла с отверстиями, а высокотехнологичный элемент безопасности промышленной системы. Его правильный выбор, основанный на глубоком анализе параметров среды, давления и температур, а также квалифицированный монтаж с соблюдением всех технологических норм, являются залогом бесперебойной работы предприятия.

Игнорирование требований к качеству фланцевых соединений может привести к многомиллионным убыткам и репутационным рискам. Инвестиции в качественные материалы, сертифицированную продукцию от проверенных производителей и обучение персонала окупаются многократно за счет отсутствия аварийных простоев и экологических штрафов. При проектировании новых объектов или модернизации существующих уделяйте особое внимание спецификации этих узлов, выбирая решения, проверенные временем и соответствующие актуальным международным стандартам.
