Фитинги для раструбной сварки: виды, применение и выбор

Если вы инженер, монтажник или специалист по закупкам в сфере промышленного строительства, выбор правильных Фитинги для раструбной сварки напрямую влияет на надежность и срок службы трубопроводной системы. В этой статье мы подробно разберем, на что обращать внимание при подборе, исходя из материалов, давления и среды, чтобы избежать распространенных ошибок проектирования.

Что такое раструбная сварка и где она незаменима

Раструбная сварка (или сварка в раструб) — это метод соединения труб и фитингов, при котором труба вставляется в раструб (уширенный конец) фитинга, а затем сваривается по окружности. В отличие от стыковой сварки, здесь не требуется точная подгонка торцов под скос, что упрощает монтаж в полевых условиях, особенно для труб малого и среднего диаметра (до 4 дюймов).

Мой опыт подсказывает, что этот метод особенно востребован в системах, где критична герметичность, а доступ для сложного оборудования ограничен. Например, при монтаже внутри компактных модулей на производственных линиях. Однако важно понимать его границы: для высоких давлений (выше, скажем, Class 3000) или крупных диаметров чаще все же выбирают стыковую сварку из-за прочностных характеристик.

Основные сферы, где фитинги для раструбной сварки применяются практически повсеместно, — это химическая и нефтегазовая промышленность (вспомогательные линии, приборные обвязки), системы водоподготовки, судостроение и пищевое производство, где требуется частая промывка и гладкий внутренний контур.

Основные виды фитингов для раструбной сварки и их функциональность

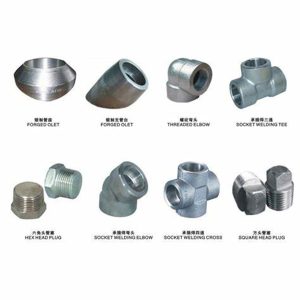

Ассортимент фитингов достаточно широк, и новичок может запутаться. Давайте разложим по полкам. Основные типы, с которыми вы столкнетесь:

• Отводы (колена): для изменения направления трубопровода. Чаще всего под углами 45°, 90° и 180° (возвратные). При выборе смотрите не только на угол, но и на радиус: короткий (SR) или длинный (LR).
• Тройники и крестовины: для создания ответвлений от магистральной линии. Здесь ключевой момент — это соотношение диаметров: равнопроходные и переходные.
• Переходники (редукторы): для соединения труб разного диаметра. Концентрические создают плавный переход по центру оси, а эксцентрические — со смещением, что важно для монтажа горизонтальных линий, чтобы сохранить нижний уровень трубы.
• Заглушки: для герметичного закрытия конца трубы. Кажется, мелочь, но подбор по толщине стенки и материалу — обязателен.

Помимо формы, фитинги различаются по классу давления (Class). Это, пожалуй, один из самых частых источников ошибок. Класс (например, Class 3000, 6000) указывает на номинальное давление при определенной температуре. Нельзя просто взять фитинг Class 3000 для системы, рассчитанной на то же давление, но из другого материала — параметры будут различаться. Всегда сверяйтесь с таблицами соответствия стандартов, будь то ASME B16.11 или ГОСТ 17375-2001.

На практике я не раз сталкивался с ситуацией, когда для ремонта старой линии пытались подобрать фитинг «похожего» вида, игнорируя класс и стандарт. Результат — или нестыковка при монтаже, или, что хуже, авария при опрессовке. Поэтому первое правило: паспорт и маркировка на изделии — ваши лучшие друзья.

Критичный выбор материала: от углеродистой стали до никелевых сплавов

Материал — это вопрос не только бюджета, но и безопасности. Фитинги для раструбной сварки производятся из широкого спектра металлов, и каждый имеет свою «зону ответственности».

Углеродистая сталь (например, A105) — это, можно сказать, рабочий конь для неагрессивных сред: воды, пара, воздуха, нефти. Она прочна и относительно доступна по цене. Однако при низких температурах становится хрупкой, а при наличии сероводорода или углекислоты подвержена коррозии.

Нержавеющая сталь марок A182 F304/F316 — выбор для агрессивных сред: кислот, щелочей, морской воды. Здесь важно не просто выбрать «нержавейку», а понимать различия. Марка 316 с молибденом лучше сопротивляется точечной коррозии в хлоридсодержащих средах, что актуально для прибрежных регионов или химических производств. Компании, специализирующиеся на широкой номенклатуре, такие как ООО Шаньси Ченгченг Ковка, обычно предлагают оба варианта, что позволяет подобрать решение под конкретную задачу.

Для экстремальных условий — высокие температуры, концентрированные кислоты — используются сплавы на основе никеля (например, хастеллой, инконель). Их стоимость высока, но для производства серной кислоты или в глубоководных скважинах альтернатив часто просто нет. При выборе материала всегда запрашивайте сертификат соответствия, особенно если работаете по международным проектам с требованиями ASME, PED или EN.

На что смотреть при выборе: практический чек-лист специалиста

Итак, вы стоите перед выбором конкретных изделий. Как проверить, что они подходят? Вот несколько пунктов из моего личного списка, который я выработал за годы работы.

Во-первых, точность геометрии и качество поверхности. Внутренняя полость раструба должна быть чистой, без заусенцев, окалины или следов коррозии. Неполное проваривание часто начинается именно с микротрещин в таких дефектах. Во-вторых, четкость маркировки. На теле фитинга должны быть выбиты (не нанесены краской!) материал, класс давления, размер, стандарт и марка производителя. Если маркировка нечитаема или отсутствует — это серьезный красный флаг.

В-третьих, соответствие стандартам. Российский рынок работает как с ГОСТ, так и с международными стандартами (ASME, DIN). Например, для ответственных объектов в энергетике часто требуется строгое соответствие ASME B16.11. Данные о стандартизации можно проверить на порталах технических регуляторов, например, на сайте Росстандарта.

Не забывайте про запас. При заказе я всегда рекомендую закладывать небольшой запас (3-5%) по количеству, особенно для мелких позиций вроде заглушек или переходников. Потери при монтаже, брак или необходимость срочного изменения схемы — обычное дело, а ждать поставки из-за рубежа неделями бывает накладно.

Распространенные ошибки монтажа и как их избежать

Даже идеально подобранный фитинг можно испортить неправильным монтажом. Самая частая ошибка — недостаточный или, наоборот, избыточный зазор между трубой и раструбом. Зазор нужен для распределения напряжений при сварке и остывании. Его величина обычно регламентируется стандартом на сварку (например, РД 03-606-03). На глаз это не определить — используйте калиброванные щупы.

Вторая ошибка — пренебрежение подготовкой кромок. И трубу, и внутреннюю поверхность раструба необходимо зачистить до чистого металла и обезжирить. Любая грязь, масло или влага приведут к пористости шва. Третье — неправильный режим сварки. Для разных материалов (углеродистая сталь, нержавейка) требуются разные типы электродов, сила тока и число проходов. Сварщик должен иметь соответствующую квалификацию для работы с конкретным материалом.

Наконец, после сварки часто забывают о контроле шва. Визуальный осмотр — это минимум. Для ответственных линий обязательны неразрушающие методы контроля: ультразвуковой (УЗК) или рентгенографический. Да, это увеличивает стоимость и время работ, но стоимость устранения протечки на действующем объекте в сотни раз выше. Как показывают отчеты отраслевых изданий, например, «Коммерсанта», до 30% аварий на промпредприятиях связано именно с дефектами сварных соединений.

Заключение и итоговые рекомендации

Выбор фитингов для раструбной сварки — это комплексная задача, где необходимо учитывать геометрию, материал, давление, среду и стандарты. Не существует универсального решения, но есть системный подход: начинайте с анализа условий эксплуатации, затем подбирайте материал и класс давления, и только после этого — конкретный типоразмер и производителя.

Работа с проверенными поставщиками, которые предоставляют полный пакет технической документации и могут подтвердить происхождение и качество металла, — это не просто вопрос цены, а страховка от будущих проблем. Надеюсь, эти практические наблюдения помогут вам принимать более обоснованные решения при проектировании и ремонте трубопроводных систем.

Если у вас остались вопросы по применению конкретных типов фитингов или выбору материала для вашего проекта — напишите в комментариях, постараюсь ответить, исходя из своего опыта. Для ознакомления с типовым ассортиментом и техническими параметрами вы также можете посетить сайт производителя ООО Шаньси Ченгченг Ковка.
