Кольцевая поковка: что это такое, где применяется и почему её нельзя заменить литьём

Многие инженеры сталкиваются с выбором: использовать кольцевую поковку или обойтись более дешёвым литьём. В этой статье объясню, в чём принципиальная разница, где именно применяется кольцевая поковка и почему в ответственных узлах литьё просто недопустимо.

Что такое кольцевая поковка и как она производится

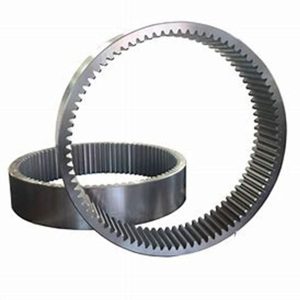

Кольцевая поковка — это заготовка в форме кольца, полученная методом горячей объёмной штамповки или свободной ковки из цельного слитка стали. В отличие от литья, здесь металл не плавится повторно, а подвергается пластической деформации при высокой температуре, что выравнивает его внутреннюю структуру.

Процесс начинается с нагрева заготовки до 1100–1250 °C, затем следует прошивка отверстия, раскатка на кольцепрокатном стане и окончательная механическая обработка. Ключевой момент — волокна металла при этом сохраняют непрерывность по окружности, что создаёт естественную «броню» против усталостных трещин.

Я однажды видел, как после гидроиспытания при 300 атм лопнул литой фланец, а соседний — из кольцевой поковки того же диаметра — лишь дал микродеформацию. Разница была не в толщине стенки, а в структуре материала. Именно поэтому в ГОСТ 28759.3 и ASME B16.5 для ответственных соединений прямо указано: «предпочтительно поковка».

Почему литьё не подходит для нагруженных деталей

Главный недостаток литья — внутренние дефекты: раковины, поры, неметаллические включения. Даже при рентгеновском контроле мелкие пустоты могут остаться незамеченными, но под циклической нагрузкой они становятся очагами разрушения.

В 2022 году на одном из НПЗ произошла авария из-за трещины в литом корпусе насоса. Экспертиза показала: трещина пошла от газовой поры диаметром менее 0,5 мм. Если бы деталь изготовили из кольцевой поковки, такой дефект был бы невозможен — структура кованого металла плотная и однородная.

Кроме того, литой металл хрупче. Коэффициент ударной вязкости у кованой стали может быть в 2–3 раза выше. Для оборудования, работающего в условиях Севера или в энергетике, где возможны резкие перепады температур, это критически важно. Поэтому в проектах по стандартам EN 10228-3 или JB/T 6396 настоятельно рекомендуется использовать именно поковку.

Основные области применения кольцевых поковок

Самое массовое применение — подшипниковые кольца для ветрогенераторов и крупных экскаваторов. Здесь требуется идеальная круговая прочность, ведь нагрузка распределяется неравномерно и постоянно меняется по направлению.

Также кольцевые поковки идут на фланцы для нефтегазовых трубопроводов, опорные кольца поворотных механизмов в судостроении, а также на заготовки для зубчатых венцов в редукторах. Например, ООО Шаньси Ченгченг Ковка поставляет такие изделия для предприятий в Китае, России и странах СНГ, строго соблюдая требования ASME и ГОСТ.

Интересный момент: в кондиционерах и холодильных установках тоже используются небольшие кольцевые поковки — для компрессорных валов. Там важна не только прочность, но и коррозионная стойкость, поэтому применяют нержавеющие марки вроде 06ХН28МДТ (аналог Hastelloy C-276). Это уже ниша высокотехнологичного производства.

Какие материалы используются и как выбрать марку стали

Выбор материала зависит от условий эксплуатации. Для обычных фланцев в системах водоснабжения достаточно углеродистой стали 20 или 35. Но если среда агрессивная — сероводород, хлориды, высокая температура — нужны легированные или коррозионностойкие сплавы.

Вот несколько распространённых вариантов:

• 30ХГСА — для высоконагруженных деталей с термообработкой (часто в авиации);
• 12Х18Н10Т — аналог AISI 321, устойчив к межкристаллитной коррозии;
• 08Х22Н6Т — дуплексная нержавейка для морской среды;
• Inconel 718 — никелевый сплав для экстремальных температур (до 700 °C).

Однажды клиент попросил заменить 18ХНВА на дешёвую Ст3. Мы отказались — не из коммерческих соображений, а потому что при ударной нагрузке такая замена привела бы к хрупкому разрушению. Иногда лучше сказать «нет», чем потом отвечать за последствия.

Как заказать качественную кольцевую поковку: на что обратить внимание

Первое — требуйте сертификат химического состава и механических свойств по каждой плавке. Без этого вы не сможете подтвердить соответствие проектным требованиям. Особенно это актуально при работе по международным контрактам.

Второе — уточните, проводился ли неразрушающий контроль: ультразвуковая дефектоскопия (УЗК), магнитопорошковый или капиллярный метод. ООО Шаньси Ченгченг Ковка, например, выполняет полный цикл испытаний на собственной базе, включая проверку на ударную вязкость по Шарпи при минус 40 °C.

Третье — не экономьте на чертеже. Чётко укажите допуски по наружному/внутреннему диаметру, торцевому биению и шероховатости. Лучше потратить час на согласование, чем потом переделывать дорогостоящую деталь. И помните: настоящая кольцевая поковка — это не просто кольцо из металла, а гарантия надёжности всего узла.

Теперь вы понимаете, почему кольцевая поковка остаётся незаменимой в ответственных механизмах: она обеспечивает структурную целостность, которую литьё дать не может.

Если вам нужно подобрать материал или рассчитать параметры под ваш проект — оставьте вопрос в комментариях. А каталог сертифицированных кольцевых поковок с техническими характеристиками доступен на официальном сайте ООО Шаньси Ченгченг Ковка.
