Фланец стальной плоский 50 мм: сердце надежного трубопровода

В мире промышленных коммуникаций нет места случайностям. Утечка, вибрация или внезапный разрыв стыка могут обернуться миллионными убытками и часами простоя. Мы видели, как неправильно подобранный или установленный соединительный элемент на трубопроводе диаметром всего 50 мм становился причиной масштабной аварии. Именно поэтому выбор фланца стального плоского 50 мм — это не просто покупка металлического кольца, а техническое решение, определяющее судьбу всей системы. Этот компонент, несмотря на кажущуюся простоту, является ключевым звеном, обеспечивающим целостность, ремонтопригодность и долговечность трубопроводов для воды, пара, газа и технических сред.

Конструкция и ГОСТ: почему стандарты — это не просто бумажка

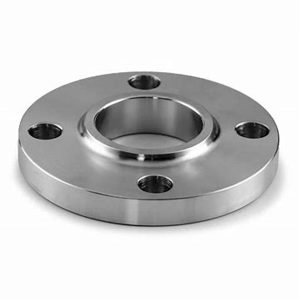

Плоский стальной фланец на 50 мм — это диск с равномерно расположенными отверстиями под шпильки или болты и центральным отверстием под трубу. Его главная отличительная черта от приварного встык — отсутствие юбки (конусного выступа). Он насаживается на трубу и приваривается двумя сварными швами: по периметру трубы и по внутреннему диаметру фланца. Эта конструкция определяет его сферу применения.

Работая с проектами, мы всегда сверяемся с ГОСТ 12820-80. Этот документ — библия для инженера. Он жестко регламентирует:

• Условный проход (Ду): для нашего случая это 50 мм.
• Условное давление (Ру): для плоских фланцев по ГОСТ 12820-80 это, как правило, 0.1-2.5 МПа (1-25 кгс/см²). Именно это часто становится ограничением.
• Исполнение уплотнительной поверхности: от гладкой (исполнение 1) до под линзовую прокладку (исполнение 4). Для большинства задач с водой или паром достаточно исполнения 1 или 2 (с выступом-впадиной).
• Материал: чаще всего Ст20 (углеродистая сталь) или 09Г2С (низколегированная), но для агрессивных сред могут применяться и нержавеющие стали, такие как 12Х18Н10Т.

Игнорирование этих параметров — прямой путь к несоответствию фланца рабочим условиям.

Область применения: где он сияет, а где проигрывает

Плоский фланец 50 мм — это рабочий солдат для систем с умеренными нагрузками. Его главные козыри — простота изготовления и, как следствие, более низкая стоимость по сравнению с фланцами приварными встык. В каких системах он незаменим?

• Водоснабжение и отопление: магистрали низкого и среднего давления в котельных, ЦТП, разводка по зданиям.
• Вентиляция и пневмотранспорт: соединение участков воздуховодов, где критична скорость монтажа и демонтажа.
• Технологические линии с неагрессивными средами: подача сжатого воздуха, технической воды, конденсата.

Однако есть и обратная сторона. Из-за конструкции сварного соединения плоский фланец хуже противостоит изгибающим моментам и вибрациям. Его не рекомендуется использовать на трубопроводах высокого давления (свыше 25 кгс/см²), с высокотемпературным перегретым паром или в системах с частыми гидроударами. Для таких задач нужен фланец приварной встык, который создает более жесткое и прочное соединение с трубой.

Критичные ошибки при монтаже: взгляд сварщика

Даже идеальный фланец, соответствующий всем ГОСТам, можно испортить за пять минут сварки. На практике чаще всего сталкиваешься с тремя грубыми ошибками.

Первая — неправильная центровка отверстий. Перед окончательной приваркой необходимо совместить фланцы и убедиться, что отверстия под шпильки образуют идеальную окружность. Смещение даже на 2-3 мм создаст колоссальное напряжение при затяжке.

Вторая ошибка — игнорирование зазора между фланцем и трубой. Фланец должен свободно, без усилия, надеваться на трубу. Если его «набивают» кувалдой, возникает внутреннее напряжение металла, которое позже может привести к трещине.

Третья и самая коварная — качество сварного шва. Шов должен быть сплошным, без пор и подрезов. Особенно критичен внутренний шов. Его некачественная проварка создает скрытую полость, где начинает скапливаться и корродировать среда. Через год-два такой «скрытый дефект» гарантированно даст течь. Мы всегда настаиваем на визуальном и, если того требует проект, ультразвуковом контроле сварных соединений ответственных узлов.

Комплектация и затяжка: собери пазл правильно

Фланец — лишь часть системы. Его надежность на 50% зависит от того, что его окружает. Комплектация должна быть безупречной.

• Прокладка: для Ду50 чаще всего используется паронит ПОН (маслобензостойкий) или МБ (для неагрессивных сред). Толщина и внутренний/наружный диаметр должны строго соответствовать исполнению фланца. Прокладка не должна «выглядывать» внутрь трубы, создавая сопротивление потоку.
• Крепеж: шпильки, гайки, шайбы. Их класс прочности (например, 5.8 или 8.8) должен соответствовать давлению в системе. Использование «рыночного» черного крепежа неизвестного происхождения — это русская рулетка.
• Момент затяжки: затягивать «от души» динамометрическим ключом — верный способ сорвать резьбу или передавить прокладку. Существуют таблицы рекомендуемых моментов затяжки для каждого диаметра и класса прочности болтов. Затяжку всегда проводят крест-накрест, в несколько проходов, постепенно увеличивая усилие.

Выбор и будущее: на что смотреть сегодня

Выбирая фланец стальной плоский 50 мм, задайте поставщику пять прямых вопросов: 1) Можете ли вы предоставить сертификат соответствия ГОСТ 12820-80? 2) Из какой именно марки стали изготовлена партия (химический анализ)? 3) Каковы допуски на биение и параллельность уплотнительных поверхностей? 4) Есть ли следы коррозии или окалина в зоне приварки? 5) Проводился ли контроль твердости?

Ответы сразу отделят серьезного производителя от перекупщика. Именно на такие детали обращает внимание компания ООО “Шаньси Ченгченг Ковка”, специализирующаяся на исследованиях, разработке и производстве высококачественных промышленных металлических изделий, включая полный спектр фланцев, фитингов и крепежа. Их продукция, изготавливаемая из углеродистых, легированных, нержавеющих сталей и специальных сплавов, соответствует строгим международным и отраслевым стандартам (ASME, GB, HG, JIS, EN), что гарантирует высокую точность, прочность и коррозионную стойкость для критически важных применений в энергетике, нефтехимии, судостроении и других отраслях тяжелой промышленности.

Тенденция сегодня — это растущий спрос на фланцы с антикоррозионным покрытием (цинкование, грунтовка) для уличных сетей и увеличение доли фланцев из нержавеющих сталей для пищевой и фармацевтической промышленности, где чистота среды — это закон. Работа с проверенными поставщиками, которые, подобно Shanxi Chengcheng Forging Co., Ltd., предлагают индивидуальные инженерные решения, становится ключевым фактором успеха.

Таким образом, этот скромный диск — это не просто расходник, а точный инженерный продукт. Его правильный выбор, основанный на знании стандартов, и грамотный монтаж, исключающий человеческий фактор, — это страховка от аварий и гарантия многолетней бесперебойной работы вашего трубопровода. Инвестируйте время в изучение деталей и выбор надежного партнера-производителя сейчас, чтобы не тратить миллионы на ремонт завтра.
