Обратные клапаны
Его основная функция заключается в одностороннем прохождении жидкостей, а также в автоматическом блокировании обратного потока за счет собственных сил среды, без ручного или внешнего управления.
Описание
маркер
Обратный клапан - это односторонний клапан для автоматического предотвращения обратного потока среды, также известный как обратный клапан или обратный клапан. Его основная функция заключается в одностороннем прохождении жидкостей, а также в автоматическом блокировании обратного потока за счет собственных сил среды, без ручного или внешнего управления.
Принцип работы и основной тип
Подъемный тип:
Клапан (золотник) вдоль оси канала клапана вертикально поднимается.
Передний поток среды давления, чтобы открыть клапан; поток останавливается или реверс, клапан за счет собственного веса / пружины силы обратно к седлу уплотнения.
Применимые сцены: ≤ DN40 трубопровод малого диаметра, высокое давление чистой среды (например, система водоснабжения котла).
Поворотно-открытый тип:
Заслонка клапана напоминает «качающийся рычаг» вокруг корпуса клапана вне оси вращения.
Средний положительный толчок клапана открыт; противоточный клапан обратного давления жидкости обратно к седлу клапана закрыт.
Применяется для среднего и большого калибра (DN50~600), вязких сред, содержащих частицы (например, сточные воды, шламовые трубопроводы).
Тип зажима с двумя клапанами:
Два полукруглых клапана, соединенных пружиной, при закрытии образуют эффект «двойной двери вместе».
Низкое воздействие гидроудара, быстрое открытие и закрытие, занимает очень мало места (установка с помощью хомута).
Сценарий применения: насосные выходы с ограниченным пространством (особенно для систем пожаротушения/водоснабжения).
Основные характеристики
Полностью автоматическое управление: открытие и закрытие зависит только от расхода и давления среды, без внешнего привода.
Нулевое потребление энергии при работе: не требуется человек или электропривод, низкий процент отказов.
Жесткие требования к герметичности: должны мгновенно перекрывать обратный поток при закрытии, чтобы предотвратить реверс насоса / сброс давления в системе.
Чувствительное направление установки: должны устанавливаться строго в соответствии с направлением стрелки на корпусе клапана и направлением потока среды!
Основные области применения
Выход насоса / компрессора: для предотвращения обратного потока среды, повреждающего оборудование во время остановки (например, центробежные насосы для предотвращения реверса).
Вход сосуда под давлением: для поддержания давления в емкости (например, вход котла, резервуары для хранения газа).
Система трубопроводной сети: для предотвращения взаимного набегания сред (например, контроль зонирования водопроводной сети).
Ключевые точки защиты: системы противопожарной защиты, трубопроводы для защиты от смешивания химических веществ.
Точки выбора:
Чистая жидкость/малый диаметр → выберите тип подъема (более плотное уплотнение)
Большой расход/примеси → поворотно-открытый тип (защита от осадка)
Малое пространство/против забивания → выбирайте двухклапанный тип зажима (быстрое закрытие с помощью пружины)
Вертикальная установка → применим только подъемный тип (необходимо подтвердить направление маркировки корпуса клапана)
Обратные клапаны - это «односторонние стражи» трубопроводных систем, предотвращающие повреждение оборудования или технологические аварии, вызванные обратным током, с нулевым энергопотреблением и полностью автоматизированным способом, и незаменимы в критических для безопасности сценариях, таких как соединение насоса и клапана и поддержание давления.
Подробнее о продукте
Арматура - это трубопроводное оборудование, которое используется для открытия и закрытия трубопроводов, управления потоком, регулирования и контроля параметров транспортируемой среды (температуры, давления и расхода). По своему назначению она может быть разделена на запорную, обратную, регулировочную и т.д. арматуру.
Клапан представляет собой систему подачи жидкости в компоненты управления, с отсечкой, регулированием, вливанием, предотвращением обратного потока, регулированием давления, шунтированием или сбросом давления при переполнении и другими функциями. Клапаны используются в системах управления подачей жидкости, от простейшего запорного клапана до чрезвычайно сложной системы саморегулирования, используемой в различных клапанах, их разновидностей и технических характеристик достаточно много.
Клапаны могут использоваться для управления потоком различных типов жидкостей, таких как воздух, вода, пар, агрессивные среды, суспензия, масло, жидкие металлы и радиоактивные среды. Клапаны по материалу также делятся на чугунные клапаны, стальные клапаны, клапаны из нержавеющей стали (201, 304, 316 и др.), клапаны из хром-молибденовой стали, клапаны из хром-молибден-ванадиевой стали, клапаны из дуплексной стали, пластиковые клапаны, нестандартные клапаны на заказ и так далее.
связаться с нами
Сопутствующие популярные продукты
Редукционный тройник
Стандарты продукции: ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695, EN 10253 и т.д.
Поковки валов
Поковки для валов представляют собой цилиндрические (и небольшая часть из них квадратные) изделия, которые надеваются в середине подшипников, колес или шестерен.
Гайка
Гайки представляют собой крепежные элементы с внутренней резьбой, с болтами, винтами и другими деталями с наружной резьбой, с помощью спиральной силы фиксации достигается соединение компонентов, является незаменимым «фиксированным партнером» в механической сборке.
Кованые фитинги
Он состоит из цельного фланца и конической горловины. Коническая горловина предназначена для плавного соединения с трубой или цилиндром, что повышает прочность и жесткость соединения.
Плоский приварной фланец пластинчатого типа
Плоский фланец с пластинчатой сваркой, также известный как плоский фланец с пластинчатой сваркой (химический стандарт HG20592, национальный стандарт GB/ T9119, механический JB/ T81), является распространенным промышленным фланцем.

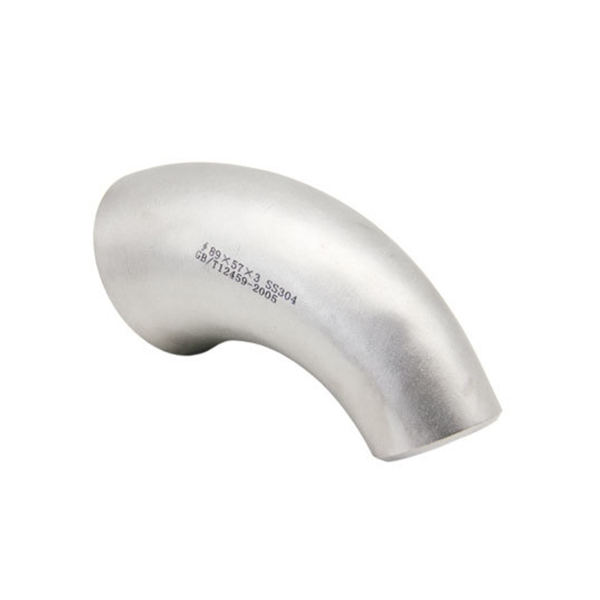

Колено 90°
Стандарты продукции: ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695, EN 10253 и т.д.
Теплообменники
Теплообменники являются неотъемлемой частью холодильных установок и систем кондиционирования воздуха. К основным типам относятся теплообменники с оребренными трубами, микроканальные теплообменники, пластинчатые теплообменники и теплообменники с печатными пластинами.

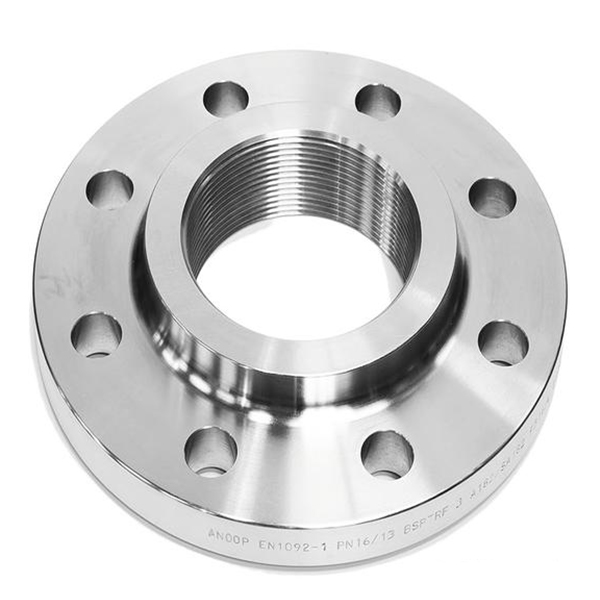

Резьбовой фланец
Резьбовой фланец – это разновидность несварного фланца, который превращает внутреннее отверстие фланца в трубную резьбу и соединяет его с трубой с резьбой.
Трубные доски
Кованые трубные пластины являются ключевыми компонентами сосудов высокого давления, теплообменников, оборудования атомных электростанций и т.д. Они используются для крепления пучков труб и выдерживают высокое давление, высокую температуру или агрессивные среды. Качество их изготовления напрямую влияет на безопасность и срок службы оборудования.

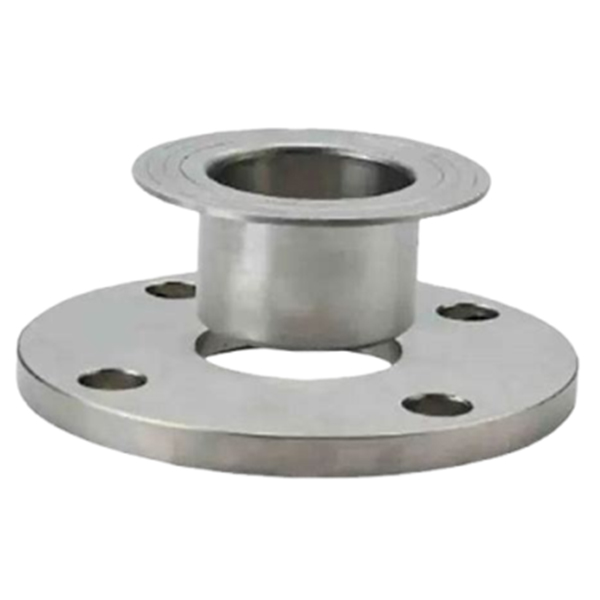

Свободный фланец
Фланец для стыковой сварки с горловиной относится к разновидности фланца с конической горловиной и стыковой сваркой с цилиндром или трубой, который представляет собой цельный фланец.
Болты с внутренним шестигранником
Болты с внутренним шестигранником – это прецизионный крепеж с шестигранными пазами в головке, которые устанавливаются с помощью специального шестигранного ключа (шестигранника), и являются «невидимой рабочей лошадкой» механических узлов благодаря своей компактной структуре и высокой прочности.
Фланец с раструбной сваркой
Фланец для торцевой сварки – это фланец, который вставляется во фланцевое кольцо на конце трубы и приваривается с торца и снаружи трубы. Существует два типа фланцев с горловиной и без горловины.Фланец трубы с горловиной обладает хорошей жесткостью и небольшой деформацией при сварке; фланец без горловины относительно проще.
Редукционное колено
Стандарты продукции: ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695, EN 10253 и т.д.
Кованые зубчатые кольца
Винтовая кованая шестерня: Поверхность зубьев наклонена, а зубчатое зацепление образует определенный угол, который позволяет вращаться более плавно. Она широко используется в высокоскоростных трансмиссионных системах, таких как авиационные двигатели, колесные трансмиссии и т.д.
Колпачок для трубы
Он состоит из цельного фланца и конической горловины. Коническая горловина предназначена для плавного соединения с трубой или цилиндром, что повышает прочность и жесткость соединения.

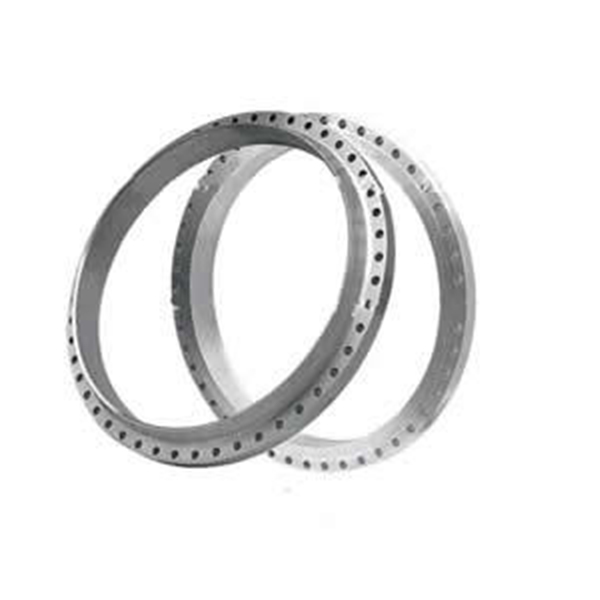

Фланец большого диаметра
